Box-Type Transformer ခွဲရုံများကို ကျယ်ကျယ်ပြန့်ပြန့် ခွဲခြမ်းစိတ်ဖြာခြင်း- နည်းပညာ၊ ကူးသန်းရောင်းဝယ်ရေးနှင့် မဟာဗျူဟာဆိုင်ရာ ထိုးထွင်းသိမြင်မှုများ

စီမံကိန်း၏အဓိကအချက်အလက်များ

ယုံကြည်စိတ်ချရသော၊ လျင်မြန်ပြီး ဘေးကင်းသော ဓာတ်အားဖြန့်ဖြူးမှုသည် စီးပွားရေးတိုးတက်မှုနှင့် လူမှုရေးတိုးတက်မှုအတွက် မရှိမဖြစ်လိုအပ်ချက်တစ်ခုဖြစ်သည်။ မြို့ပြအခြေခံအဆောက်အအုံ၊ စက်မှုအဆောက်အအုံများ၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများနှင့် အရေးပေါ်ဓာတ်အားဖြန့်ကျက်မှုတစ်လျှောက်တွင် အင်ဂျင်နီယာများနှင့် စီမံကိန်းရေးဆွဲသူများသည် မြို့ပြတည်ဆောက်မှုအချိန်ဇယားကို လျှော့ချရန်၊ စုစုပေါင်းစီမံကိန်းအန္တရာယ်ကို လျှော့ချရန်နှင့် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ ဘေးကင်းမှုကို ထိန်းသိမ်းထားသည့် အမြင့်ဆုံးအဆင့်ကို ထိန်းသိမ်းရန် အင်ဂျင်နီယာများနှင့် ပရောဂျက် developer များက ဖြန့်ဖြူးပေးသည့်ဖြေရှင်းချက်များကို တောင်းဆိုလာကြသည်။

Box-Type Transformer ခွဲရုံ—ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံ သို့မဟုတ် အဆင်သင့်လုပ်ထားသော ဓာတ်အားခွဲရုံဟုလည်း လူသိများသော- ဤတောင်းဆိုချက်ကို ရာသီဥတုဒဏ်ခံနိုင်သော အရံအတားတစ်ခုအတွင်း အလယ်အလတ်ဗို့အား (MV) ခလုတ်ဂီယာ၊ ဖြန့်ဖြူးမှုထရန်စဖော်မာနှင့် ဗို့အားနိမ့် (LV) ဖြန့်ဖြူးရေးပစ္စည်းများကို ရာသီဥတုဒဏ်ခံနိုင်သော အကာအရံတစ်ခုအတွင်း ပေါင်းစပ်ထားသည့် စက်ရုံ-စုရုံး၊ ကြိုတင်စမ်းသပ်ထားသော ယူနစ်ဖြင့် ဖြေကြားပေးပါသည်။ သမားရိုးကျ ဓာတ်အားခွဲရုံ အဆောက်အဦများ လိုအပ်မှုကို ဖယ်ရှားရန်၊ ပြင်ဆင်ထားသော slab ပေါ်တွင် တပ်ဆင်နိုင်ပြီး ရိုးရာနည်းလမ်းများဖြင့် လိုအပ်သော အချိန်အပိုင်းအခြားတစ်ခုအတွင်း ဝန်ဆောင်မှုအဖြစ် ထားရှိနိုင်ပါသည်။

Lugao Power Co., Ltd. သည် ဥရောပ အမျိုးအစား (IEC စံနှုန်း) နှင့် အမေရိကန် အမျိုးအစား (ANSI/IEEE စံ) ထုတ်ကုန် နှစ်မျိုးလုံးကို ပေးဆောင်သည့် ဘောက်အမျိုးအစား ထရန်စဖော်မာ ဓာတ်အားခွဲရုံများတွင် တရုတ်နိုင်ငံ အခြေစိုက် ထိပ်တန်း ကျွမ်းကျင်သူ ဖြစ်သည်။ ကုမ္ပဏီ၏ စက်ရုံတိုက်ရိုက် မော်ဒယ်၊ စံချိန်စံညွှန်းများစွာ လိုက်နာမှုနှင့် ခိုင်မာသော စိတ်ကြိုက်အင်ဂျင်နီယာ စွမ်းရည်တို့က ၎င်းအား EPC ကန်ထရိုက်တာများ၊ အသုံးအဆောင်များ၊ စက်မှုတီထွင်သူများနှင့် ကမ္ဘာတစ်ဝှမ်းရှိ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် ပရောဂျက်ပိုင်ရှင်များအတွက် ယုံကြည်စိတ်ချရသော OEM နှင့် လက်ကားပါတနာ ဖြစ်လာစေသည်။

ဤစက္ကူဖြူစာတမ်းသည် ကုန်သေတ္တာအမျိုးအစား ထရန်စဖော်မာခွဲရုံများအကြောင်း ကျယ်ကျယ်ပြန့်ပြန့် နည်းပညာနှင့် စီးပွားဖြစ် ခွဲခြမ်းစိတ်ဖြာချက်ကို ပံ့ပိုးပေးသည်- ထုတ်ကုန်အခွန်စည်းကြပ်မှု၊ အင်ဂျင်နီယာဆိုင်ရာ စည်းမျဉ်းများ၊ စွမ်းဆောင်ရည်စံနှုန်းများ၊ လျှောက်လွှာလမ်းညွှန်များ၊ စံချိန်စံညွှန်းများလိုက်နာမှုနှင့် ဝယ်ယူရေး ဆုံးဖြတ်ချက်နည်းစနစ်များ။ လျှပ်စစ်အင်ဂျင်နီယာများ၊ ပရောဂျက်မန်နေဂျာများ၊ ဝယ်ယူရေးပညာရှင်များနှင့် နည်းပညာပိုင်းဆိုင်ရာ ဆုံးဖြတ်ချက်ချမှတ်သူများအတွက် ရည်ညွှန်းစာတမ်းအဖြစ် ရည်ရွယ်ပါသည်။

မာတိကာ

• 1. Industry Context & Market Drivers
• 2. ထုတ်ကုန် အဓိပ္ပါယ်ဖွင့်ဆိုချက်နှင့် အမျိုးအစားခွဲခြားခြင်း။
• 3. European Type Box ဓာတ်အားခွဲရုံ — နည်းပညာပိုင်းအရ နက်ရှိုင်းစွာ ရေငုပ်ပါ။
• 4. American Type Box ဓာတ်အားခွဲရုံ — နည်းပညာပိုင်းဆိုင်ရာ နက်ရှိုင်းစွာ ဒိုင်ဗင်ထိုးပါ။
• 5. နှိုင်းယှဉ်သုံးသပ်ချက်- ဥရောပနှင့် အမေရိကန် အမျိုးအစား
• 6. Enclosure ဒီဇိုင်း၊ ကာကွယ်ရေးနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ စွမ်းဆောင်ရည်
• 7. စံချိန်စံညွှန်းများနှင့် စည်းကမ်းလိုက်နာမှု
• 8. အပလီကေးရှင်းအခြေအနေများ
• 9. ဝယ်ယူရေးနှင့် ရွေးချယ်ရေး နည်းစနစ်
• 10. Lugao ပါဝါ — စွမ်းဆောင်ရည်နှင့် ယှဉ်ပြိုင်နိုင်သော ရာထူး
• 11. အရည်အသွေးအာမခံချက် နှင့် စက်ရုံလက်ခံမှုစမ်းသပ်ခြင်း။
• 12. နိဂုံးချုပ်များနှင့် အကြံပြုချက်များ

1. Industry Context & Market Drivers

1.1 ပြောင်းလဲနေသော ပါဝါဖြန့်ဝေမှု အခင်းအကျင်း

စက်မှုတိုးချဲ့မှု၊ မြို့ပြလူဦးရေတိုးပွားမှု၊ လျှပ်စစ်ကားအသုံးပြုမှုနှင့် ဖြန့်ဝေပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ရင်းမြစ်များ ပေါင်းစပ်မှုတို့ကြောင့် ကမ္ဘာလုံးဆိုင်ရာ ဓာတ်အားသုံးစွဲမှုသည် 2035 ခုနှစ်အထိ နှစ်စဉ် 2.4-3.1% တိုးလာမည်ဟု ခန့်မှန်းထားသည်။ သမားရိုးကျ ဓာတ်အားခွဲရုံတည်ဆောက်မှုနည်းလမ်းများ - အမြဲတမ်းမြို့ပြအဆောက်အဦများ လိုအပ်ခြင်း၊ သက်တမ်းတိုးခွင့်ပြုသည့် အချိန်ဇယားများနှင့် တပ်ဆင်ရေးသမားများသည် ခေတ်မီပရောဂျက်ပေးပို့မှုမှ တောင်းဆိုသော အမြန်နှုန်းနှင့် လိုက်လျောညီထွေမဖြစ်ဘဲ တိုးများလာပါသည်။

တစ်ချိန်တည်းတွင်၊ အသုံးဝင်မှုများနှင့် စည်းကမ်းထိန်းသိမ်းရေးအဖွဲ့များမှ ဘေးကင်းရေးနှင့် ယုံကြည်စိတ်ချရမှု မျှော်လင့်ချက်များ ဆက်လက်မြင့်တက်လျက်ရှိသည်။ ပတ်ဝန်းကျင် ကာကွယ်ရေး မလုံလောက်မှုကြောင့် စက်ချို့ယွင်းမှု၊ ထိတွေ့နေသော အစိတ်အပိုင်းများမှ မီးခိုးရောင် ဖြစ်ရပ်များနှင့် အမွေအနှစ်ပစ္စည်းများမှ ဆီညစ်ညမ်းမှုများသည် ပိုမိုပေါင်းစပ်ထားသော၊ စက်ရုံမှ စမ်းသပ်ပြီး နှင့် အလုံပိတ် ဖြန့်ချီရေး ဗိသုကာများဆီသို့ ကူးပြောင်းသွားစေသည်။

1.2 စျေးကွက်အရွယ်အစားနှင့် ကြီးထွားမှု

ကမ္ဘာလုံးဆိုင်ရာ ကျစ်လျစ်သော/သေတ္တာအမျိုးအစား ဓာတ်အားခွဲရုံစျေးကွက်သည် 2023 ခုနှစ်တွင် ခန့်မှန်းခြေအားဖြင့် အမေရိကန်ဒေါ်လာ 13.5 ဘီလီယံတန်ဖိုးရှိပြီး CAGR 7.2-8.5% မှ 2030 ခုနှစ်အထိ ကြီးထွားလာရန် မျှော်လင့်ပါသည်။ အဓိက တိုးတက်မှုများမှာ-

• Urban Grid အဆင့်မြှင့်တင်ခြင်းအစီအစဉ်များ- မြောက်အမေရိက၊ ဥရောပနှင့် အရှေ့အာရှရှိ သက်ကြီးရွယ်အိုဖြန့်ဖြူးရေးကွန်ရက်များသည် ကန့်သတ်မြို့ပြခြေရာများအတွင်း အံဝင်ခွင်ကျရှိသော စက်ပစ္စည်းကိရိယာများဖြင့် ခေတ်မီအောင်ပြုလုပ်ရန် လိုအပ်ပါသည်။
• ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် ချဲ့ထွင်ခြင်း- နေရောင်ခြည်စွမ်းအင်သုံး လယ်ယာနှင့် လေအားလျှပ်စစ် စီမံကိန်းတိုင်းသည် ကုန်ကျစရိတ်နှင့် အချိန်ဇယား ထိရောက်မှုအတွက် အဆင့်မြှင့်တင်ပြီး လျှပ်စစ်ဓာတ်အားခွဲရုံများ လိုအပ်ပြီး အများစုမှာ ကုန်ကျစရိတ်နှင့် အချိန်ဇယားကို ထိရောက်မှု ရှိစေရန်အတွက် ကြိုတင်ပြင်ဆင်ထားသော သေတ္တာယူနစ်များအဖြစ် ပံ့ပိုးပေးသည့် အဆင့်မြှင့်တင်ခြင်းနှင့် လျှပ်စစ်ဓာတ်အားခွဲရုံများ လိုအပ်ပါသည်။
• စက်မှုဥယျာဉ်နှင့် အထူးစီးပွားရေးဇုန် ဖွံ့ဖြိုးတိုးတက်ရေး- လျင်မြန်စွာ ဖြန့်ကျက်နိုင်သော ဓာတ်အားအခြေခံအဆောက်အအုံသည် အရှေ့တောင်အာရှ၊ အရှေ့အလယ်ပိုင်းနှင့် အာဖရိကရှိ စက်မှုဇုန်အသစ်များအတွက် အရေးပါသော အထောက်အကူတစ်ခုဖြစ်သည်။
• အရေးပေါ်နှင့် ယာယီစွမ်းအင်- သဘာဝဘေးအန္တရာယ် ပြန်လည်ရရှိရေး၊ ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များနှင့် ဖြစ်ရပ်များသည် သယ်ဆောင်ရလွယ်ကူပြီး လျင်မြန်စွာ ဖြန့်ကျက်အသုံးပြုနိုင်သော ဖြန့်ဖြူးရေးအခြေခံအဆောက်အအုံ လိုအပ်ပါသည်။
• Smart Grid Modernisation- ဒစ်ဂျစ်တယ်စောင့်ကြည့်မှု၊ အလိုအလျောက်ကာကွယ်မှုနှင့် အဝေးထိန်းထိန်းချုပ်မှု ပေါင်းစပ်မှုသည် တစ်ကမ္ဘာလုံးတွင် ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံများအတွက် သတ်မှတ်ချက်လိုအပ်ချက်များကို မြှင့်တင်ပေးပါသည်။

ဇယား 1 — ဒေသအလိုက် ကမ္ဘာလုံးဆိုင်ရာ သေတ္တာအမျိုးအစားခွဲရုံစျေးကွက်၊ 2023–2030

2. ထုတ်ကုန် အဓိပ္ပါယ်ဖွင့်ဆိုချက်နှင့် အမျိုးအစားခွဲခြားခြင်း။

2.1 Box-Type Transformer ဓာတ်အားခွဲရုံဆိုသည်မှာ အဘယ်နည်း။

A Box-Type Transformer ခွဲရုံ(ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံ၊ ကြိုတင်ပြင်ဆင်ထားသော ဓာတ်အားခွဲရုံ သို့မဟုတ် အထုပ်ခွဲရုံဟုလည်း ရည်ညွှန်းသည်) သည် မိုးလေဝသဒဏ်ခံ အကာအရံတစ်ခုအတွင်း လုပ်ဆောင်နိုင်သော အစိတ်အပိုင်း သုံးခုကို ပေါင်းစပ်ထားသော စက်ရုံမှ အပြည့်အ၀ စမ်းသပ်ပြီး ကြိုတင်စမ်းသပ်ထားသည့် ဓာတ်အားဖြန့်ဖြူးရေးယူနစ်တစ်ခုဖြစ်သည်။

• အလတ်စား-ဗို့အား (MV) Switchgear-ဝင်လာသော MV ထောက်ပံ့မှုကို လက်ခံသည်၊ ကူးပြောင်းခြင်း၊ အကာအကွယ်ပေးခြင်းနှင့် အထီးကျန်ခြင်းကို ပံ့ပိုးပေးသည်။
• ဖြန့်ဖြူးရေး ထရန်စဖော်မာ-အသုံးပြုသူဖြန့်ဖြူးမှုအတွက် MV (ပုံမှန်အားဖြင့် 6-35 kV) ကို LV (ပုံမှန်အားဖြင့် 0.4 kV) သို့ ဆင်းပါ။
• ဗို့အားနိမ့် (LV) ဖြန့်ဖြူးရေးဘုတ်အဖွဲ့-LV ပါဝါအား တိုင်းတာခြင်း၊ အကာအကွယ်နှင့် ထိန်းချုပ်မှုဖြင့် ထွက်သွားသော feederများသို့ ဖြန့်ဝေသည်။

စက်ရုံတွင်း ချိတ်ဆက်မှု၊ ဘတ်စ်ဘားချိတ်ဆက်မှုများ၊ အကာအကွယ် ထပ်လောင်းဆက်တင်များနှင့် အစိတ်အပိုင်းအချင်းချင်း ကြားခံချိတ်ဆက်မှုများကို ပြီးစီးအောင်၊ စမ်းသပ်ပြီး စစ်ဆေးအတည်ပြုကြောင်း စက်ရုံတွင်း တပ်ဆင်မှုကို သေချာစေသည်။ ဆိုက်တွင်းလုပ်ငန်းကို အရပ်ဘက်အခြေခံအုတ်မြစ်ပြင်ဆင်မှု၊ MV/LV ကေဘယ်လ်ကြိုးပြတ်တောက်မှု၊ မြေစိုက်ခြင်းနှင့် စွမ်းအင်အဖြစ်သို့ လျှော့ချထားသည်။

2.2 အဓိကထုတ်ကုန် အမျိုးအစား နှစ်ခု

Box-type ခွဲရုံများကို ကွဲပြားသော အင်ဂျင်နီယာ ဓလေ့ထုံးတမ်းများနှင့် ဒေသဆိုင်ရာ စံချိန်စံညွှန်းများ ဦးစားပေးမှုများကို ထင်ဟပ်ပေါ်လွင်သော ဒီဇိုင်းမိသားစု နှစ်ခုအဖြစ် ကျယ်ပြန့်စွာ အမျိုးအစားခွဲထားသည်-

ဇယား 2 — ဥရောပနှင့် အမေရိကန် အမျိုးအစား- ထိပ်တန်းအဆင့် အမျိုးအစားခွဲခြားခြင်း။

3. European Type Box ဓာတ်အားခွဲရုံ — နည်းပညာပိုင်းအရ နက်ရှိုင်းစွာ ရေငုပ်ပါ။

3.1 ဗိသုကာနှင့် အပြင်အဆင်

European Type box ခွဲရုံသည် hot-dip galvanized သို့မဟုတ် stainless steel enclosure အတွင်း မော်ဂျူလာသုံးခန်း အပြင်အဆင်ကို လက်ခံပါသည်။ အကွက်သုံးခုဖြစ်သည့် MV switchgear၊ transformer နှင့် LV distribution — သည် အတွင်းပိုင်းအပိုင်းနံရံများဖြင့် ရုပ်ပိုင်းပိုင်းခြားထားပြီး၊ arc ချို့ယွင်းမှုကို ထိန်းညှိပေးကာ ကပ်လျက်ရှိသောအပိုင်းများကို စွမ်းအင်မဖြစ်စေဘဲ ပြုပြင်ထိန်းသိမ်းမှုအတွက် သီးခြားဝင်ရောက်ခွင့်ပေးထားသည်။

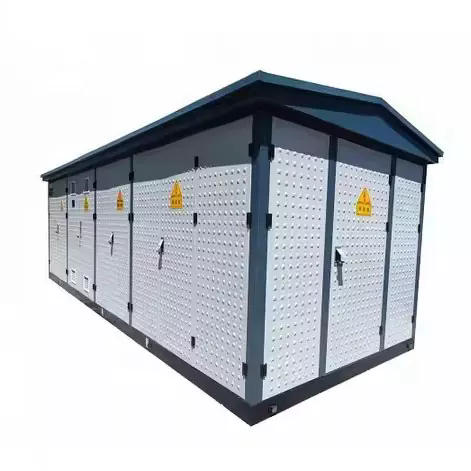

ပုံ 1 — European Type Box ဓာတ်အားခွဲရုံ

3.2 MV Switchgear Compartment

MV အကန့်သည် ထောက်ပံ့မှု topology (radial သို့မဟုတ် ring feeder) ပေါ်မူတည်၍ Ring Main Unit (RMU) သို့မဟုတ် MV အကန့်တစ်ခုစီကို ထားရှိပေးပါသည်။ အဓိက switchgear နည်းပညာနှစ်ခုကို အသုံးပြုထားသည်-

MV switchgear သည် လိုအပ်သော ကာကွယ်မှု လုပ်ဆောင်ချက်အားလုံးကို ပံ့ပိုးပေးသည်- overcurrent (ANSI 51)၊ earth fault (ANSI 51N/67N) နှင့် သတ်မှတ်ထားသော ကွဲပြားသော ကာကွယ်မှု။ IEC 62271-200 လိုက်နာမှုသည် ဝန်ထမ်းများအား အကာအကွယ်အတွက် arc-fault အမျိုးအစားခွဲခြားခြင်း (IAC — Internal Arc Classified) ကို သေချာစေသည်။

3.3 Transformer Bay

ဥရောပအမျိုးအစားခွဲရုံတစ်ခု၏ ထရန်စဖော်မာကွေ့တွင် အများအားဖြင့် cast resin dry-type transformer (SCB series) ကို ဆီထည့်ထားသော ယူနစ်များကိုလည်း အသုံးပြုထားသော်လည်း၊ ဥရောပအမျိုးအစားခွဲရုံများတွင် အခြောက်အမျိုးအစားအတွက် ဦးစားပေးသည် မြို့ပြ၊ စီးပွားရေးနှင့် အိမ်တွင်း-အနီးစပ်ဆုံး တပ်ဆင်မှုများအတွက် အရေးကြီးသော မီးဘေးကင်းရေး အားသာချက်များနှင့် ကိုက်ညီပါသည်။ အဓိကလက္ခဏာများ-

• Cast resin encapsulation — ဆီမရှိ၊ မီးဘေးအန္တရာယ်မရှိ၊ သိုလှောင်တွင်းမလိုအပ်ပါ။
• F1 မီးအတန်း (IEC 60076-11) — မိမိဘာသာ ငြိမ်းသတ်ခြင်း၊ မီးပွားမှု လျှော့ချခြင်း။
• မြင့်မားသောစိုထိုင်းဆနှင့် လေထုညစ်ညမ်းမှုကိုခံနိုင်ရည်ရှိသော — ကမ်းရိုးတန်း၊ အပူပိုင်းဒေသနှင့် စက်မှုပတ်ဝန်းကျင်များအတွက် သင့်လျော်သည်။
• တပ်ဆင်မှုလိုအပ်ချက်ပေါ်မူတည်၍ IP23 မှ IP44 အကာအရံအကာအကွယ်။
• အအေးခံလူတန်းစား AN (သဘာဝလေ) စံ၊ ပိုကောင်းလာစေရန် AF (အတင်းအကြပ် လေပန်ကာများ)။

3.4 LV ဖြန့်ဝေမှုအခန်း

LV compartment တွင် ပုံသွင်းထားသော case circuit breakers (MCCBs) သို့မဟုတ် open-type air circuit breakers (ACBs) ဖြင့် main LV distribution board ကို outgoing feeders၊ energy metering၊ power factor correction capacitors (optional) နှင့် remote monitoring နှင့် SCADA ပေါင်းစည်းမှုအတွက် အင်တာဖေ့စ်များ ရှိသည်။ Busbar စနစ်များသည် IEC 61439 အရ သင့်လျော်သော တိုတောင်းသောပတ်လမ်းခံနိုင်ရည်အဆင့်သတ်မှတ်ချက်ဖြင့် အဆင့်သတ်မှတ်ထားသော လက်ရှိအတွက် အရွယ်အစားဖြစ်သည်။

3.5 နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ — ဥရောပအမျိုးအစား

ဇယား 3 — ဥရောပအမျိုးအစားသေတ္တာဓာတ်အားခွဲရုံ- ညွှန်ပြနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

4. American Type Box ဓာတ်အားခွဲရုံ — နည်းပညာပိုင်းဆိုင်ရာ နက်ရှိုင်းစွာ ဒိုင်ဗင်ထိုးပါ။

4.1 ဗိသုကာနှင့် အပြင်အဆင်

American Type (Pad-Mounted သို့မဟုတ် Loop-Feed Transformer Substation ဟုလည်းရည်ညွှန်းသည်) ကို MV switching compartment နှင့် LV မီတာတိုင်းတာခြင်း/ဖြန့်ဝေမှုအပိုင်းများ နှင့် အလယ်ပိုင်းပင်လယ်အော်ကို သိမ်းပိုက်ထားသော ဆီနှစ်မြှုပ်ထားသော transformer ဖြင့် ၎င်း၏ တြိဂံပုံ သို့မဟုတ် မျဉ်းနားအတွင်းပိုင်း အပြင်အဆင်ဖြင့် ခွဲခြားထားသည်။ အပြင်ဘက်အကာအရံသည် ပုံမှန်အားဖြင့် ကွန်ကရစ်ပြားပေါ်တွင် မြေပြင်အဆင့် တပ်ဆင်ရန်အတွက် ဒီဇိုင်းထုတ်ထားသော သော့ခတ်နိုင်သောတံခါးများပါရှိသော လေးလံသောဆေးသုတ်ထားသော စတီးဗီဒိုတစ်ခုဖြစ်သည်။

ပုံ 2 — American Type Box ဓာတ်အားခွဲရုံ

4.2 MV ကူးပြောင်းခြင်း- Fuse + Load Break ခလုတ် ပြောင်းလဲခြင်း ဖွဲ့စည်းမှု

အမေရိကန် အမျိုးအစားသည် ဥရောပအမျိုးအစားနှင့် နှိုင်းယှဉ်ပါက ပိုမိုရိုးရှင်းသော၊ ပိုမိုသက်သာသော MV ကူးပြောင်းမှုပုံစံကို အသုံးပြုသည်။ စံအစီအစဉ်တွင်-

• Bay-O-Net သို့မဟုတ် Current Limiting Fuses (CLF)- ထရန်စဖော်မာအတွက် ပြတ်တောက်မှု ပြတ်တောက်မှုကို အကာအကွယ်ပေးသည်။ fuse လုပ်ဆောင်မှုအပေါ် အစားထိုးပါ — ရှုပ်ထွေးသော relay ဆက်တင်များ မလိုအပ်ပါ။
• Load Break Switch (LBS) သည် ပြုပြင်ထိန်းသိမ်းမှုအောက်တွင် Transformer အကန့်၏ စွမ်းအင်ကို လျှော့ချပေးသည်။ အများအားဖြင့် မြင်နိုင်သော အဖွင့်/အပိတ် အနေအထားဖြင့် အုပ်စုဖွဲ့လုပ်ဆောင်သည်။
• Loop-Feed Switching- အမေရိကန် အမျိုးအစားခွဲရုံ အများစုသည် အဝင် MV ကေဘယ်အကန့် နှစ်ခုပါသော အဝိုင်း-အစာ (ကြိုးဝိုင်းကွန်ရက်) ဖွဲ့စည်းမှုပုံစံများကို ပံ့ပိုးပေးကာ ရင်းမြစ်ကို အချင်းများ သို့မဟုတ် ring topologies ဖြင့် ကူးပြောင်းခြင်းကို ခွင့်ပြုသည်။

ဤဖွဲ့စည်းပုံသည် ရိုးရှင်းမှု၊ ကုန်ကျစရိတ်သက်သာမှု၊ နှင့် ယုံကြည်စိတ်ချရမှုတို့၏ ဆွဲဆောင်မှုရှိသော ပေါင်းစပ်မှုကို ပေးဆောင်သည်။ ရှုပ်ထွေးသော အကာအကွယ် အီလက်ထရွန်းနစ်ပစ္စည်းများ မရှိခြင်းသည် ပြုပြင်ထိန်းသိမ်းမှုဝန်ထုပ်ဝန်ပိုးနှင့် အထူးကျွမ်းကျင်မှုလိုအပ်ချက်များကို လျော့နည်းစေပြီး နည်းပညာပိုင်းဆိုင်ရာ လုပ်သားအင်အား အကန့်အသတ်ရှိသော ဒေသများရှိ အက်ပ်လီကေးရှင်းများနှင့် သင့်လျော်စွာ လိုက်ဖက်စေသည်။

4.3 ထရန်စဖော်မာ- ဆီစိမ်ထားပြီး၊ Hermetically တံဆိပ်ခတ်ထားသည်။

အမေရိကန် အမျိုးအစား ဓာတ်အားခွဲရုံရှိ ထရန်စဖော်မာသည် ပုံမှန်အားဖြင့် ဆီနှစ်မြှုပ်ထားသော၊ အလုံပိတ် (conservator-free) ယူနစ်တစ်ခုဖြစ်သည်။ အပြည့်အ၀ အလုံပိတ်ဒီဇိုင်းသည် ဆီထဲသို့ အစိုဓာတ်ဝင်ရောက်မှုကို တားဆီးပေးပြီး insulation ပြိုကွဲခြင်း၏ အဓိကအကြောင်းရင်းကို ဖယ်ရှားပေးပါသည်။ အဓိကလက္ခဏာများ-

• တွင်းထွက်ဆီ လျှပ်ကာနှင့် အအေးခံခြင်း — ONAN အအေးခံအတန်းစံ။
• အရန်စွမ်းအင် လိုအပ်ချက် သုညဖြင့် passive cooling ကို ပံ့ပိုးပေးသော Corrugated fin tank
• No-load tap changer (NLTC) သည် 2.5% အဆင့်များတွင် ±5% ဗို့အားချိန်ညှိမှုကို ပံ့ပိုးပေးပါသည်။
• စံဘေးကင်းရေးဆက်စပ်ပစ္စည်းများအဖြစ် ဖိအားကယ်ဆယ်ရေးကိရိယာနှင့် အပူချိန်ညွှန်ပြချက်။
• အလုံပိတ်တံတောင်ဆစ်ချိတ်ဆက်ကိရိယာများ (deadfront ဒီဇိုင်း) တွင် MV ကေဘယ်ကြိုးပြတ်တောက်မှုများကို တိုက်ရိုက်မြှုပ်နှံရန်အတွက် ဒီဇိုင်းထုတ်ထားသည် — ထိတွေ့နေသော တိုက်ရိုက်အစိတ်အပိုင်းများကို ဖယ်ရှားပြီး ဘေးကင်းသောကေဘယ်ကြိုးကိုင်တွယ်မှုကို ဖွင့်ပေးသည်။

4.4 LV အခန်း

အမေရိကန် အမျိုးအစား ဓာတ်အားခွဲရုံ၏ LV အပိုင်းသည် ပုံမှန်အားဖြင့် ပင်မဘရိတ်ကာ သို့မဟုတ် ပေါင်းစပ်ပြတ်တောက်မှု၊ စွမ်းအင်မီတာ ပေါက်ပေါက်နှင့် အထွက် LV feeders များအတွက် ချိတ်ဆက်မှုများ ပါ၀င်သည် ။ ပိုမိုခေတ်မီသော LV ဖြန့်ဖြူးမှု (အထွက် feeders အများအပြား၊ ပါဝါအချက်ပြပြုပြင်ခြင်း၊ အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်း) ကို ထည့်သွင်းနိုင်သော်လည်း စံဖွဲ့စည်းပုံများတွင် သာမန်ထက်နည်းပါသည်။

4.5 နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ — အမေရိကန် အမျိုးအစား

ဇယား 4 — အမေရိကန် အမျိုးအစားသေတ္တာ ဓာတ်အားခွဲရုံ- ညွှန်ပြသော နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

5. နှိုင်းယှဉ်သုံးသပ်ချက်- ဥရောပနှင့် အမေရိကန် အမျိုးအစား

ထုတ်ကုန်အမျိုးအစားနှစ်ခုစလုံးသည် ကျစ်လစ်သော၊ ကြိုတင်ပြင်ဆင်ထားသော ပါဝါဖြန့်ဖြူးခြင်း၏ အခြေခံရည်မှန်းချက်ကို ဖြည့်ဆည်းပေးသော်လည်း ၎င်းတို့၏ ဒီဇိုင်းအတွေးအခေါ်များ၊ အကာအကွယ်စွမ်းရည်၊ ဘဝသံသရာကုန်ကျစရိတ်ပရိုဖိုင်များနှင့် အကောင်းဆုံးအသုံးချပရိုဂရမ်ပတ်ဝန်းကျင်များသည် သိသိသာသာကွဲပြားပါသည်။ အောက်ဖော်ပြပါဇယားသည် နည်းပညာရွေးချယ်မှုဆိုင်ရာ ဆုံးဖြတ်ချက်များကို ပံ့ပိုးရန်အတွက် ဖွဲ့စည်းတည်ဆောက်ထားသော နှိုင်းယှဉ်မှုကို ပံ့ပိုးပေးပါသည်။

ဇယား 5 — ဥရောပနှင့် အမေရိကန် အမျိုးအစား သေတ္တာခွဲရုံ- ပြည့်စုံသော နှိုင်းယှဉ်မှု

အဓိက ဝိပဿနာ

မည်သည့်အမျိုးအစားမဆို သာလွန်ကောင်းမွန်ပါသည်။ ဥရောပအမျိုးအစားသည် ပိုမိုကြီးမားသောအကာအကွယ်ထောက်လှမ်းရေး၊ မီးဘေးလုံခြုံရေးနှင့် smart-grid အရွယ်အစားကို ပရီမီယံကုန်ကျစရိတ်ဖြင့် ပေးဆောင်ထားပြီး မြို့ပြ၊ စီးပွားရေးနှင့် စည်းကမ်းထိန်းသိမ်းရေးပတ်ဝန်းကျင်များအတွက် အကောင်းဆုံးဖြစ်စေသည်။ အမေရိကန် အမျိုးအစားသည် စက်မှုပန်းခြံများ၊ ဆင်ခြေဖုံးလိုင်းများနှင့် ဘတ်ဂျက်-ထိခိုက်လွယ်သော ပရောဂျက်များအတွက် ထူးထူးခြားခြား ကုန်ကျစရိတ်သက်သာပြီး ဖြန့်ကျက်ရိုးရှင်းမှုကို ပေးဆောင်သည်။

6. Enclosure ဒီဇိုင်း၊ ကာကွယ်ရေးနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ စွမ်းဆောင်ရည်

6.1 ဖွဲ့စည်းပုံတည်ဆောက်မှု

အရံအတားသည် အတွင်းပိုင်းလျှပ်စစ်ပစ္စည်းများအတွက် ကာကွယ်ရေးပထမတန်းဖြစ်ပြီး ရေရှည်ယုံကြည်စိတ်ချရမှု၏ အရေးပါသောအစိတ်အပိုင်းကို ကိုယ်စားပြုသည်။ Lugao ပါဝါသေတ္တာခွဲရုံများသည် ထုတ်ကုန်အမျိုးအစားနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ သတ်မှတ်ချက်ပေါ်မူတည်၍ အောက်ပါဆောက်လုပ်ရေးအဆင့်ကို အသုံးပြုသည်-

6.2 Ingress Protection (IP) အမျိုးအစားခွဲခြားခြင်း။

အစိုင်အခဲအမှုန်အမွှားများနှင့် ရေများကို အကာအရံအကာအကွယ်ကို IP ကုဒ် (IEC 60529) က သတ်မှတ်သည်။ Lugao ၏ စံနှုန်းများနှင့် မြှင့်တင်ထားသော ကာကွယ်မှု အဆင့်များမှာ-

ဇယား 6 — Lugao Power မှ ပံ့ပိုးပေးသော အရံ IP/NEMA ကာကွယ်ရေး အတန်းများ

6.3 အပူစီမံခန့်ခွဲမှု

အကာအရံအတွင်း ထိရောက်သောအပူထိန်းစနစ်သည် အရွယ်မတိုင်မီ အိုမင်းရင့်ရော်မှုကို တားဆီးရန်နှင့် အဆင့်သတ်မှတ်ထားသော အပူချိန်ကန့်သတ်ချက်များအတွင်း လည်ပတ်မှုကို သေချာစေရန်အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။ Lugao ဓာတ်အားခွဲရုံများတွင် အလုပ်ခန့်သည်-

• အင်းဆက်/ပိုးကောင်အကွက်များပါရှိသော လေဝင်လေထွက်အပေါက်များမှတစ်ဆင့် သဘာဝလေဝင်လေထွက်သည် — passive၊ သုညစွမ်းအင်၊ သုညထိန်းသိမ်းမှု။
• အပူချိန်ထိန်းကိရိယာဖြင့် ဆူညံသံနည်းသော axial ပန်ကာများကို အသုံးပြု၍ လေဝင်လေထွက်ကို တွန်းအားပေးသည် — ကြိုတင်သတ်မှတ်ထားသော အတွင်းပိုင်း အပူချိန်သတ်မှတ်ချက်တွင် အသက်သွင်းထားသည်။
• အေးသောရာသီဥတုတွင် တပ်ဆင်မှုများအတွက် ငွေ့ရည်ဖွဲ့မှု ဆန့်ကျင်သည့် အပူပေးကိရိယာများ၊ အအေးခန်းစတင်သည့်ကာလများအတွင်း အသက်ရှင်သည့်အစိတ်အပိုင်းများပေါ်တွင် အစိုဓာတ်ငွေ့ရည်ဖွဲ့ခြင်းကို ကာကွယ်ပေးသည်။
• စွမ်းရည်မြင့်သော သို့မဟုတ် ပုံမှန်မဟုတ်သော အရံအတားဖွဲ့စည်းပုံများအတွက် အင်ဂျင်နီယာလုပ်ငန်းစဉ်၏ တစ်စိတ်တစ်ပိုင်းအနေဖြင့် အပူပိုင်းပုံစံနှင့် CFD သရုပ်ဖော်ပုံများ။

7. စံချိန်စံညွှန်းများနှင့် စည်းကမ်းလိုက်နာမှု

သက်ဆိုင်သော နိုင်ငံတကာနှင့် နိုင်ငံအလိုက် စံချိန်စံညွှန်းများနှင့်အညီ လိုက်နာခြင်းသည် ရွေးချယ်စရာမဟုတ်ပါ — ၎င်းသည် ပရောဂျက်အတည်ပြုချက်များ၊ အသုံးဝင်မှု အပြန်အလှန်ချိတ်ဆက်မှုသဘောတူညီချက်များ၊ အာမခံအကျုံးဝင်မှုနှင့် ရေရှည်တရားဝင်တာဝန်ယူမှုကာကွယ်မှုတို့၏ အခြေခံအုတ်မြစ်ဖြစ်သည်။ Lugao Power ထုတ်ကုန်များသည် ဥရောပနှင့် အမေရိကန် အမျိုးအစား ထုတ်ကုန်နှစ်မျိုးလုံးအတွက် သက်ဆိုင်သည့် စံချိန်စံညွှန်း အပြည့်အစုံနှင့်အညီ ဒီဇိုင်းရေးဆွဲ၊ ထုတ်လုပ်ပြီး စမ်းသပ်ထားသည်။

ဇယား 7 — စံချိန်စံညွှန်းလိုက်နာမှု Matrix- Lugao ပါဝါသေတ္တာခွဲရုံများ

ဝယ်ယူရေးမှတ်စု

နိုင်ငံတကာပရောဂျက်များအတွက် ဝယ်ယူသည့်အခါ၊ RFQ စာရွက်စာတမ်းများတွင် သက်ဆိုင်သည့်စံနှုန်းများကို အမြဲသတ်မှတ်ပေးပြီး အသိအမှတ်ပြုသောပြင်ပအဖွဲ့အစည်းဓာတ်ခွဲခန်း (ဥပမာ၊ KEMA၊ TÜV၊ SGS၊ CESI) မှ အတည်ပြုနိုင်သော အမျိုးအစားစစ်ဆေးမှုလက်မှတ်များ လိုအပ်ပါသည်။ Lugao Power သည် စံထုတ်ကုန်လိုင်းများအားလုံးအတွက် လက်ရှိအမျိုးအစားစမ်းသပ်မှုအစီရင်ခံစာများနှင့် အသိအမှတ်ပြုလက်မှတ်စာရွက်စာတမ်းများကို ထိန်းသိမ်းထားပြီး စံပေးပို့မှုစာရွက်စာတမ်းအထုပ်၏တစ်စိတ်တစ်ပိုင်းအဖြစ် မိတ္တူများကို ပံ့ပိုးပေးပါသည်။

8. အပလီကေးရှင်းအခြေအနေများ

ဘောက်စ်အမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံများကို အပလီကေးရှင်းအမျိုးမျိုးဖြင့် သိသိသာသာ ကွဲပြားစွာ ဖြန့်ကျက်ချထားပါသည်။ အောက်ဖော်ပြပါ ကဏ္ဍများသည် ထုတ်ကုန်အမျိုးအစားရွေးချယ်မှု၊ အဓိက အင်ဂျင်နီယာလိုအပ်ချက်များနှင့် Lugao ၏ သက်ဆိုင်ရာ စွမ်းဆောင်ရည်များအတွက် တိကျသော လမ်းညွှန်ချက်ဖြင့် အဓိက အပလီကေးရှင်း အပိုင်းများကို ဖော်ပြပါသည်။

8.1 မြို့ပြဓာတ်အားဖြန့်ဖြူးခြင်း။

စည်ပင်သာယာအသုံးအဆောင်များနှင့် မြို့ပြဖြန့်ဖြူးရေးကုမ္ပဏီများသည် နောက်ဆုံး 10-35 kV မှ 0.4 kV အသွင်ပြောင်းခြင်းကို ပေးအပ်ရန်အတွက် နေရာလွတ်များရှားပါးပြီး အလှအပ၊ ဆူညံမှုနှင့် ဘေးကင်းရေးလိုအပ်ချက်များကို တင်းကျပ်သောမြို့ပတ်၀န်းကျင်အတွင်း ပေးပို့ရန် စည်ပင်သာယာအသုံးအဆောင်များနှင့် မြို့ပြဖြန့်ဖြူးရေးကုမ္ပဏီများသည် ဘောက်စ်ခွဲရုံများကို အသုံးပြုကြသည်။ ပုံမှန်အသုံးပြုမှုအခြေအနေများတွင် မြေအောက်ခန်းများ၊ မြေပြင်ပေါ်ရှိ ကီအိုစကေးနေရာများနှင့် အဆင့်များစွာရှိသော ကားပါကင်များ သို့မဟုတ် မြေအောက်ခန်းများ ဆောက်လုပ်ခြင်းများ ပါဝင်သည်။

• အကြံပြုထားသော အမျိုးအစား-ဥရောပ (ခြောက်သွေ့-အမျိုးအစားထရန်စဖော်မာ၊ VCB ခလုတ်ဂီယာ)။
• အဓိကလိုအပ်ချက်များ-ကျစ်လစ်သောခြေရာ၊ ဆူညံသံနိမ့် (1 m တွင် <55 dBA)၊ fire class F1၊ IP44 သို့မဟုတ် ထို့ထက်ပိုသော၊ IEC 61850 smart grid interface။
• Lugao အားသာချက်ကန့်သတ်ထားသောဆိုဒ်များအတွက် စိတ်ကြိုက်အကာအရံအတိုင်းအတာများ၊ arc-fault classified (IAC) MV switchgear ရွေးချယ်စရာများ။

8.2 စက်မှုပန်းခြံများ နှင့် ထုတ်လုပ်ရေး အထောက်အကူပြုပစ္စည်းများ

စက်မှုပန်းခြံများနှင့် ကြီးမားသောကုန်ထုတ်လုပ်ငန်းကျောင်းများသည် အမျိုးမျိုးသောဝန်များကိုထမ်းဆောင်နိုင်သည့် ယုံကြည်စိတ်ချရသော၊ လျင်မြန်စွာဖြန့်ကျက်နိုင်သော ဓာတ်အားဖြန့်ဖြူးရေးအခြေခံအဆောက်အအုံများ—မော်တာဒရိုက်များ၊ လုပ်ငန်းစဉ်အပူပေးခြင်း၊ ဖိသိပ်ထားသောလေ၊ HVAC — မြင့်မားသောဝန်အချက်များနှင့် ပါဝါအရည်အသွေးလိုအပ်ချက်များတောင်းဆိုနေပါသည်။

• အကြံပြုထားသော အမျိုးအစား-အမေရိကန် (ဘတ်ဂျတ်ထိရောက်မှု၊ ရိုးရှင်းသောကာကွယ်မှု) သို့မဟုတ် ဥရောပ (စမတ်မီတာတိုင်းတာခြင်း/ PFC လိုအပ်ချက်များပါရှိသော ပိုကြီးသောအဆောက်အဦများ)။
• အဓိကလိုအပ်ချက်များ-မြင့်မားသောဝန်ပိုမှုခံနိုင်ရည်၊ ခိုင်ခံ့သောအရံအတား (IP44/IP54)၊ ဆိုက်တွင်းအပိုပစ္စည်းများအတွက် ပံ့ပိုးမှု၊ ပြောင်းလဲနိုင်သောစက်မှုလုပ်ငန်းဝန်များအောက်တွင် ဗို့အားတည်ငြိမ်မှုအတွက် OLTC ရွေးချယ်မှု။
• Lugao အားသာချက်စက်ရုံတိုက်ရိုက်စျေးနှုန်းသည် ယူနစ်များစွာစက်မှုဥယျာဉ်အမှာစာများအတွက် 15-25% ကုန်ကျစရိတ်အားသာချက်ကို ပံ့ပိုးပေးပါသည်။ အသံအတိုးအကျယ် စိတ်ကြိုက်ပြင်ဆင်နိုင်စွမ်း။

၈.၃ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများ

အသုံးဝင်ပုံ-စကေးဆိုလာ PV နှင့် လေစွမ်းအင်ဆိုင်ရာ ပရောဂျက်များတွင် အဆင့်မြှင့်ဓာတ်အားခွဲရုံ အများအပြား လိုအပ်သည် (ပုံမှန်အားဖြင့် 0.69 kV အင်ဗာတာ အထွက်အား 10/35 kV စုဆောင်းကွန်ရက်သို့) လိုအပ်ပါသည်။ ဤပရောဂျက်များ၏ စီးပွားရေးနှင့် အချိန်ဇယားသည် စက်ကိရိယာကုန်ကျစရိတ်နှင့် တပ်ဆင်မှုအချိန်ဇယားအပေါ် အလွန်အကဲဆတ်သည် — သေတ္တာခွဲရုံများသည် သမားရိုးကျ ဓာတ်အားခွဲရုံတည်ဆောက်မှုထက် ပြတ်ပြတ်သားသား အားသာချက်များပေးဆောင်သည့် နယ်ပယ်နှစ်ခုလုံးဖြစ်သည်။

• နေရောင်ခြည်စွမ်းအင်သုံး PV1-5 MW ဘလောက်တစ်ခုစီသည် ပုံမှန်အားဖြင့် 1,250-2,500 kVA ဓာတ်အားခွဲရုံတစ်ခု လိုအပ်ပါသည်။ အပူစက်ဘီးစီးခြင်းကို ခံနိုင်ရည်ရှိမှု၊ ဟာမိုနီစွမ်းရည် (K-factor winding) နှင့် ဖုန်ထူသော/သဲကန္တာရအခြေအနေများအတွက် အဝင်အထွက် အကာအကွယ်သည် အရေးကြီးပါသည်။
• လေစွမ်းအင်-စုစည်းမှုကွန်ရက်ခွဲရုံများနှင့် ပေါင်းစပ်ထားသော တာဘိုင်တပ်ဆင်ထားသော သို့မဟုတ် nacelle-ပေါင်းစပ်ခြောက်သွေ့-အမျိုးအစား ထရန်စဖော်မာများ။ အဏ္ဏဝါ သို့မဟုတ် ကမ်းရိုးတန်းလေတိုက်သည့်နေရာများတွင် သံမဏိအကာအရံများနှင့် သံမဏိအကာအရံများ လိုအပ်ပါသည်။
• အကြံပြုထားသော အမျိုးအစား-ဥရောပ (SCADA မောင်းနှင်သော စောင့်ကြည့်စစ်ဆေးခြင်းနှင့် အမှားမှတ်တမ်းရယူခြင်းအတွက် အခြောက်အမျိုးအစား၊ စမတ်အင်တာဖေ့စ်)။
• Lugao အားသာချက်ကြီးမားသော အသုံးဝင်မှု RE ပရောဂျက်များအတွက် အစုလိုက်အမှာစာများ (50-200+ ယူနစ်) ပံ့ပိုးပေးသည် ။ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်-သီးသန့် စိတ်ကြိုက်ပြင်ဆင်မှုဖြင့် အမျိုးအစား-စမ်းသပ်ပြီး ဖြေရှင်းချက်။

8.4 အခြေခံအဆောက်အအုံစီမံကိန်းများ

အဓိက အခြေခံအဆောက်အဦများ ဖွံ့ဖြိုးတိုးတက်ရေး - လေဆိပ်များ၊ ဆိပ်ကမ်းများ၊ မက်ထရို/ရထားလမ်းများ၊ အားကစားကွင်းများ၊ ဒေတာစင်တာများနှင့် ရေသန့်စင်သည့်စက်ရုံများ — ကောင်းစွာသတ်မှတ်ထားသောရရှိနိုင်မှုနှင့် ထိန်းသိမ်းနိုင်မှုလိုအပ်ချက်များဖြင့် ယုံကြည်စိတ်ချရသော အခြေခံဓာတ်အားဖြန့်ဖြူးမှုလိုအပ်ပါသည်။ ဘောက်စ်ခွဲရုံများသည် ဆိုက်ဖြန့်ချီရေးကွန်ရက်အတွင်း အဓိကဖြန့်ဖြူးသည့်နေရာများနှင့် အလယ်တန်းခွဲရုံများအဖြစ် ဆောင်ရွက်သည်။

• မြို့တွင်း/ရထားလမ်းကြောင်း-လျှပ်စစ်အကူးအပြောင်းစနစ်များအတွက် DC rectifier သို့မဟုတ် AC ထောက်ပံ့ရေး ထရန်စဖော်မာပါရှိသော အထူးပြုဆွဲငင်အားရှိသော ဓာတ်အားခွဲရုံများ။
• လေဆိပ်များအလိုအလျောက်ဘတ်စ်ကား-အပြောင်းအရွှေ့ပြောင်းခြင်းဖြင့် N+1 ထပ်နေသောဖွဲ့စည်းမှုပုံစံ။ UPS လိုက်ဖက်မှု။
• ဒေတာစင်တာများ-အရေးပါသောဝန်များသည် ဟာမိုနစ်သည်းခံနိုင်မှုအတွက် K-factor အဆင့်သတ်မှတ်ထားသော အကွေ့အကောက်များပါရှိသော ထရန်စဖော်မာများ လိုအပ်ပါသည်။ တင်းကျပ်သောဗို့အားစည်းမျဉ်း။
• အကြံပြုထားသော အမျိုးအစား-ဥရောပ — ကာကွယ်မှု ထောက်လှမ်းရေး၊ စမတ်ကျသော စောင့်ကြည့်ခြင်း နှင့် ခြောက်သွေ့ အမျိုးအစား မီးဘေး လုံခြုံမှု အားလုံးကို ဤအပလီကေးရှင်းများတွင် ဦးစားပေးထားသည်။

8.5 ယာယီနှင့် အရေးပေါ် ပါဝါထောက်ပံ့မှု

ဆောက်လုပ်ရေးပရောဂျက်များ၊ ဘေးအန္တရာယ်ပြန်လည်ထူထောင်ရေးလုပ်ငန်းများ၊ ကြီးမားသောဖြစ်ရပ်များနှင့် စစ်ရေးဖြန့်ကျက်မှုအားလုံးသည် သယ်ဆောင်ရလွယ်ကူပြီး လျင်မြန်စွာအသုံးချနိုင်သော ဓာတ်အားဖြန့်ဖြူးရေးအခြေခံအဆောက်အအုံများ လိုအပ်ပါသည်။ လမ်းချော်၍ တပ်ဆင်ထားသော သို့မဟုတ် နောက်တွဲ-တပ်ဆင်ထားသော သေတ္တာခွဲရုံများသည် ဆိုက်ပြင်ဆင်မှု အနည်းဆုံးဖြင့် အပြည့်အဝ ဖြန့်ဖြူးနိုင်စွမ်းကို ပေးသည်။

• အကြံပြုထားသော အမျိုးအစား-အမေရိကန် — ယေဘူယျလျှပ်စစ်ကန်ထရိုက်တာများမှ ရိုးရှင်းမှု၊ သယ်ယူရလွယ်ကူမှုနှင့် လျင်မြန်စွာတာဝန်ပေးခြင်း။
• အဓိကလိုအပ်ချက်များ-ရုတ်သိမ်းထားသော မျက်လုံးများနှင့်အတူ ချော်လဲသည့်တောင် သို့မဟုတ် နောက်တွဲ-အုတ်၊ အကြိုကြိုးတပ် ပလပ်နှင့် ကစားချိတ်ဆက်မှုများ၊ ကွဲပြားသောထောက်ပံ့ရေးအခြေအနေများနှင့်ဗို့အားလိုက်လျောညီထွေဖြစ်အောင်အတွက် NLTI ကိုထိပုတ်ပါပြောင်းလဲမှု။

9. ဝယ်ယူရေးနှင့် ရွေးချယ်ရေး နည်းစနစ်

9.1 ဆုံးဖြတ်ချက်မူဘောင်- ခြောက်ဆင့် ရွေးချယ်မှု လုပ်ငန်းစဉ်

ဇယား ၈ — ခြောက်ဆင့်သေတ္တာ ဓာတ်အားခွဲရုံ ရွေးချယ်မှု မူဘောင်

9.2 အမြန်ရွေးချယ်ရေးလမ်းညွှန်

ဇယား 9 — အမြန်ရွေးချယ်ရေးလမ်းညွှန်- ဥရောပနှင့် အမေရိကန် အမျိုးအစား

9.3 RFQ အတွက် နည်းပညာဆိုင်ရာ ဒေတာစာရွက် လိုအပ်ချက်များ

Lugao Power သို့မဟုတ် ဓာတ်အားခွဲရုံ ပေးသွင်းသူထံ Quotation (RFQ) ကို ထုတ်ပေးသောအခါ၊ အောက်ပါ နည်းပညာဆိုင်ရာ အချက်အလက်များကို ပေးဆောင်ရမည် သို့မဟုတ် တောင်းဆိုသင့်သည်-

1. အဆင့်သတ်မှတ်ထားသော စွမ်းရည် (kVA) နှင့် ယူနစ်အရေအတွက် လိုအပ်သည်။
2. MV အဝင်ဗို့အား (kV)၊ အဝင် feeders အရေအတွက်၊ နှင့် network topology (radial/ring)။
3. အထွက် feeders များ၏ LV အထွက်ဗို့အားနှင့် နံပါတ်/အဆင့်သတ်မှတ်ခြင်း။
4. တပ်ဆင်ခြင်းပတ်ဝန်းကျင်- အိမ်တွင်း/အပြင်ဘက်၊ အမြင့်ပေ၊ ပတ်ဝန်းကျင်အပူချိန်အကွာအဝေး၊ စိုထိုင်းဆအဆင့်၊ ညစ်ညမ်းမှုအဆင့်။
5. သက်ဆိုင်ရာ စံချိန်စံညွှန်းများနှင့် လိုအပ်သော အောင်လက်မှတ်များ။
6. ကာကွယ်ရေးနှင့် ထပ်လောင်းလိုအပ်ချက်များ- လိုအပ်သော အကာအကွယ်လုပ်ဆောင်ချက်များ၊ ဆက်သွယ်ရေးပရိုတိုကော (IEC 61850၊ Modbus၊ DNP3)။
7. အရံအတားတည်ဆောက်မှု- ပစ္စည်း၊ IP အဆင့်သတ်မှတ်ချက်၊ အရောင်/အချောသတ်သတ်မှတ်ချက်။
8. အတိုင်းအတာ ကန့်သတ်ချက်များ- အများဆုံး ခြေရာ၊ အမြင့်၊ ဝင်ရောက်နိုင်မှု ကင်းရှင်းခြင်း။
9. သယ်ယူပို့ဆောင်ရေးနှင့် သယ်ဆောင်ခြင်းဆိုင်ရာ လိုအပ်ချက်များ- ကရိန်းရရှိနိုင်မှု၊ လမ်းသယ်ယူပို့ဆောင်ရေး ကန့်သတ်ချက်များ။
10. ပို့ဆောင်မှုအချိန်ဇယားလိုအပ်ချက်များနှင့် ထုပ်ပိုးမှုသတ်မှတ်ချက်။

10. Lugao ပါဝါ — စွမ်းဆောင်ရည်နှင့် ယှဉ်ပြိုင်နိုင်သော ရာထူး

10.1 ကုမ္ပဏီပရိုဖိုင်

Lugao Power Co., Ltd.တရုတ်နိုင်ငံအခြေစိုက် ပါဝါထရန်စဖော်မာများနှင့် ဘောက်စ်အမျိုးအစား ထရန်စဖော်မာခွဲရုံများ ၏ အထူးကျွမ်းကျင်သည့် ထုတ်လုပ်သူဖြစ်ပြီး ပြည်တွင်းနှင့် နိုင်ငံတကာဈေးကွက်များအတွက် ဒီဇိုင်း၊ အင်ဂျင်နီယာနှင့် လျှပ်စစ်ဖြန့်ဖြူးရေးကိရိယာများ ပံ့ပိုးပေးရေးတို့ကိုသာ အာရုံစိုက်ထားသည်။ ကုမ္ပဏီ၏ တစ်ခုတည်းသော ထုတ်ကုန်အာရုံစိုက်မှုသည် ယေဘူယျအားဖြင့် လျှပ်စစ်ပစ္စည်းများ ပေးသွင်းသူများ ပုံတူပွား၍မရသော နည်းပညာဆိုင်ရာ စွမ်းရည်နှင့် ထုတ်လုပ်မှု အရည်အသွေး လိုက်လျောညီထွေဖြစ်စေသော နက်နဲသော နည်းပညာဆိုင်ရာ စွမ်းရည်နှင့် ပေါင်းစပ်ထုတ်လုပ်နိုင်စွမ်းကို ပံ့ပိုးပေးပါသည်။

Lugao သည် နိုင်ငံတကာလျှပ်စစ်အမှတ်တံဆိပ်များအတွက် OEM ပါတနာအဖြစ် လုပ်ကိုင်နေပြီး ကမ္ဘာတစ်ဝှမ်းရှိ EPC ကန်ထရိုက်တာများ၊ အသုံးအဆောင်များနှင့် စက်မှုတီထွင်သူများထံ တိုက်ရိုက်လက်ကားရောင်းချသူအဖြစ် ဆောင်ရွက်လျက်ရှိသည်။ စက်ရုံတိုက်ရိုက်ထောက်ပံ့မှုသည် ဖြန့်ဖြူးသူအနားသတ်များကို ဖယ်ရှားပေးကာ တသမတ်တည်းအရည်အသွေး၊ တိုက်ရိုက်အင်ဂျင်နီယာဝင်ရောက်ခွင့်နှင့် သုံးစွဲသူများအတွက် ယုံကြည်စိတ်ချရသော ပေးပို့မှုစွမ်းဆောင်ရည်ကို သေချာစေသည်။

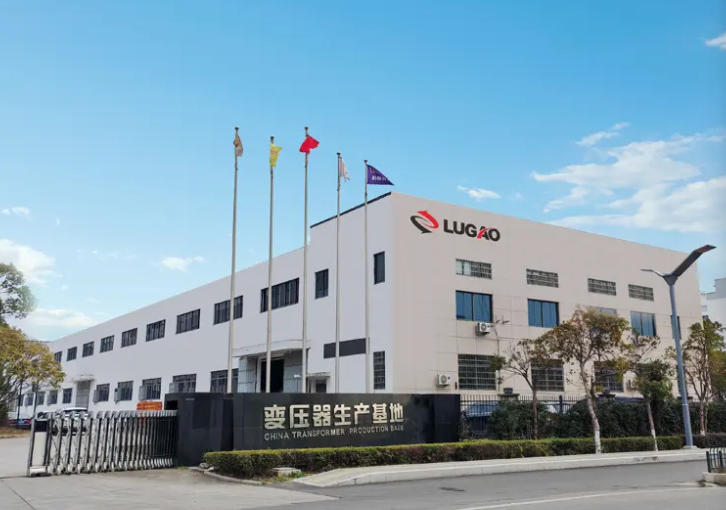

ပုံ 3 — Lugao Power Co., Ltd. ထုတ်လုပ်ရေး စက်ရုံ

10.2 ထုတ်ကုန်ကမ်းလှမ်းမှု ခြုံငုံသုံးသပ်ချက်

ဇယား 10 — Lugao Power Product Portfolio အနှစ်ချုပ်

10.3 Core ယှဉ်ပြိုင်မှု အားသာချက်များ

10.4 ကမ္ဘာလုံးဆိုင်ရာစျေးကွက်ရောက်ရှိမှု

Lugao Power သည် အာရှ-ပစိဖိတ်ဒေသ၊ အရှေ့အလယ်ပိုင်း၊ အာဖရိက၊ ဥရောပနှင့် အမေရိကတစ်ဝှမ်းရှိ ပရောဂျက်များသို့ ဓာတ်အားခွဲရုံများနှင့် ဓာတ်အားထရန်စဖော်မာများကို တင်ပို့သည်။ ကုမ္ပဏီ၏ စံချိန်စံညွှန်းပေါင်းစုံ လိုက်နာမှုအစုစုနှင့် နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေး၊ အကောက်ခွန် စာရွက်စာတမ်းများနှင့် ဒေသဆိုင်ရာ အသုံးဝင်ခွင့်ပြုချက် လိုအပ်ချက်များနှင့်အတူ အတွေ့အကြုံများက ၎င်းအား နယ်စပ်ဖြတ်ကျော် ပရောဂျက်ထောက်ပံ့မှုအတွက် ယုံကြည်စိတ်ချရသော မိတ်ဖက်ဖြစ်လာစေသည်။

• OEM ထောက်ပံ့မှု- နိုင်ငံတကာလျှပ်စစ်အမှတ်တံဆိပ်များအတွက် အဖြူရောင်တံဆိပ်သေတ္တာခွဲရုံများ။
• EPC ကန်ထရိုက်တာ ထောက်ပံ့မှု- ညှိနှိုင်းပေးပို့မှုအချိန်ဇယားများဖြင့် ယူနစ်ပေါင်းများစွာ အသုတ်မှာယူမှုများ။
• အသုံးဝင်မှုဝယ်ယူရေး- ပမာဏစျေးနှုန်းနှင့် ဖုန်းခေါ်ဆိုမှုပေးပို့ခြင်းဆိုင်ရာ မူဘောင်သဘောတူညီချက်များ။
• ပရောဂျက်အလိုက် စိတ်ကြိုက်ပြင်ဆင်ခြင်း- စံမဟုတ်သော ပရောဂျက်များအတွက် အင်ဂျင်နီယာဆိုင်ရာ ညှိနှိုင်းတိုင်ပင်မှုနှင့် စိတ်ကြိုက်ဒီဇိုင်း။

11. အရည်အသွေးအာမခံချက် နှင့် စက်ရုံလက်ခံမှုစမ်းသပ်ခြင်း။

11.1 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်

Lugao Power ၏ ထုတ်လုပ်မှုနှင့် အင်ဂျင်နီယာလုပ်ငန်းဆောင်ရွက်မှုများကို ISO 9001 စည်းမျဉ်းများနှင့် ကိုက်ညီသော အရည်အသွေးစီမံခန့်ခွဲမှုစနစ် (QMS) ဖြင့် အုပ်ချုပ်ထားပြီး ကုန်ပစ္စည်းဝယ်ယူခြင်းမှ ပေးပို့ခြင်းနှင့် ရောင်းချပြီးနောက် ပံ့ပိုးမှုမှတစ်ဆင့် ထုတ်ကုန်ဝယ်ယူခြင်းမှ ထုတ်ကုန်ဘဝသံသရာတစ်ခုလုံးကို လွှမ်းခြုံထားသည်။ QMS တွင် အရေးကြီးသော ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များအားလုံးအတွက် မှတ်တမ်းတင်ထားသော ထိန်းချုပ်မှုလုပ်ထုံးလုပ်နည်းများ၊ ပေးသွင်းသူ အရည်အချင်းစစ်၊ လုပ်ငန်းစဉ်အတွင်း စစ်ဆေးခြင်း၊ လိုက်လျောညီထွေမရှိသော စီမံခန့်ခွဲမှုနှင့် ချိန်ညှိထားသော စမ်းသပ်ကိရိယာများ ပြုပြင်ထိန်းသိမ်းခြင်းတို့ ပါဝင်သည်။

11.2 ပုံမှန်စမ်းသပ်မှုအစီအစဉ်

Lugao သေတ္တာခွဲရုံတိုင်းသည် ပေးပို့ခြင်းမပြုမီ ပြီးပြည့်စုံသော ပုံမှန်စမ်းသပ်မှုအစီအစဉ်ကို ခံယူရပါသည်၊၊

ဇယား 11 — Lugao Box ဓာတ်အားခွဲရုံများအတွက် ပုံမှန်စမ်းသပ်မှုအစီအစဉ်

11.3 စက်ရုံလက်ခံစမ်းသပ်ခြင်း (FAT)

သိသာထင်ရှားသောအမှာစာများ သို့မဟုတ် ဖောက်သည်တောင်းဆိုမှုအတွက်၊ Lugao Power သည် ၎င်း၏စက်ရုံတွင် သက်သေခံစက်ရုံလက်ခံခြင်းစမ်းသပ်ခြင်း (FAT) ကို စီစဉ်ပေးသည်။ FAT ကာလအတွင်း၊ ဖောက်သည်၏ အင်ဂျင်နီယာများ သို့မဟုတ် ခန့်အပ်ထားသော စစ်ဆေးရေးကိုယ်စားလှယ်သည် ပုံမှန်လျှပ်စစ်စစ်ဆေးမှုများ၊ ပစ္စည်းနှင့် အစိတ်အပိုင်း လက်မှတ်များကို ပြန်လည်သုံးသပ်ခြင်း၊ အတိုင်းအတာအလိုက် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးခြင်း၊ အရည်အသွေးစာရွက်စာတမ်းများကို စစ်ဆေးခြင်းနှင့် ပို့ဆောင်ခြင်းမပြုမီ တံဆိပ်ပြားတိကျမှုကို အတည်ပြုနိုင်ပါသည်။ စစ်ဆေးမှုဒေတာ၊ ချိန်ညှိမှုမှတ်တမ်းများနှင့် စစ်ဆေးရေးမှူးလက်မှတ်ထိုးခြင်းတို့ဖြင့် ပြည့်စုံသော FAT စမ်းသပ်မှုအစီရင်ခံစာများကို ပေးပို့မှုစာရွက်စာတမ်းအထုပ်၏တစ်စိတ်တစ်ပိုင်းအနေဖြင့် ပံ့ပိုးပေးပါသည်။

12. နိဂုံးချုပ်များနှင့် အကြံပြုချက်များ

12.1 အဓိက နိဂုံးများ

• ဘောက်စ်အမျိုးအစား ဓာတ်အားခွဲရုံများသည် ဆောက်လုပ်ရေးအချိန်ဇယား၊ ဆိုက်ဘေးကင်းရေးနှင့် ဘဝစက်ဝန်းကုန်ကျစရိတ်သည် အဓိကအကဲဖြတ်မှုစံနှုန်းများဖြစ်သည့် တည်ဆောက်မှု၊ ခေတ်မီမှုနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ပရောဂျက်အများစုအတွက် အကောင်းဆုံးဓာတ်အားဖြန့်ဖြူးရေးဖြေရှင်းချက်ဖြစ်သည်။
• ဥရောပနှင့် အမေရိကန် အမျိုးအစားကြား ရွေးချယ်မှုမှာ လျှောက်လွှာပတ်ဝန်းကျင်၊ မီးဘေးကင်းရေး လိုအပ်ချက်များ၊ အကာအကွယ် ထောက်လှမ်းရေး လိုအပ်ချက်များ၊ ဘတ်ဂျက်ကန့်သတ်ချက်များနှင့် သက်ဆိုင်သော စံနှုန်းများ စီရင်ပိုင်ခွင့်ကို စနစ်တကျ ခွဲခြမ်းစိတ်ဖြာရန် လိုအပ်သော ခိုင်မာသော အင်ဂျင်နီယာ ဆုံးဖြတ်ချက်တစ်ခု ဖြစ်သည်။
• ဥရောပအမျိုးအစားသည် သာလွန်ကောင်းမွန်သောကာကွယ်မှု၊ မီးဘေးလုံခြုံရေး၊ စမတ်-ဂရစ်ပေါင်းစပ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအနည်းငယ်သာရှိသော ကုန်ကျစရိတ်ပရီမီယံဖြင့်—၎င်းသည် မြို့ပြ၊ စီးပွားရေးနှင့် ထိန်းညှိစက်မှုလုပ်ငန်းဆိုင်ရာအသုံးချပရိုဂရမ်များအတွက် ဦးစားပေးသတ်မှတ်ချက်ဖြစ်လာစေသည်။
• American အမျိုးအစားသည် ထူးထူးခြားခြား ဖြန့်ကျက်မှု ထိရောက်မှု၊ ခိုင်ခံ့သော ဝန်ပိုမှု သည်းခံနိုင်မှုနှင့် စက်မှု၊ ကျေးလက်နှင့် ဘတ်ဂျက်-ထိခိုက်လွယ်သော ပရောဂျက်များအတွက် ကုန်ကျစရိတ်-ထိရောက်မှုတို့ကို ပေးဆောင်သည်။
• ပိုင်ဆိုင်မှုခွဲခြမ်းစိတ်ဖြာမှု၏ စုစုပေါင်းကုန်ကျစရိတ်သည် ကုန်သေတ္တာခွဲရုံများအတွင်း ပိုမိုစွမ်းဆောင်ရည်မြင့်မားသော ထရန်စဖော်မာများတွင် ရင်းနှီးမြှုပ်နှံမှုကို တသမတ်တည်းဖြစ်စေသည်။ ပုံမှန်အားဖြင့် 25 နှစ်တာ၀န်ဆောင်မှုသက်တမ်းတစ်လျှောက် အရင်းအနှီးဆုံးရှုံးသွားသော စွမ်းအင်ဆုံးရှုံးမှုသည် မူလအရင်းအနှီးကုန်ကျစရိတ်ကွာခြားချက်ထက် အနည်းငယ်သာပါသည်။
• စံချိန်စံညွှန်းများလိုက်နာမှုမှာ ညှိနှိုင်း၍မရပါ- အမျိုးအစားစမ်းသပ်မှုအသိအမှတ်ပြုလက်မှတ်၊ ပုံမှန်စမ်းသပ်မှုအစီရင်ခံစာများနှင့် ဝယ်ယူရေးကတိကဝတ်မပြုမီ သက်ဆိုင်ရာ အသိအမှတ်ပြုလက်မှတ်များကို အတည်ပြုပါ။

12.2 မဟာဗျူဟာ အကြံပြုချက်များ

• ဝဘ်ဆိုဒ်အခြေအနေများခွင့်ပြုသည့် ဖြန့်ချီရေးပရောဂျက်အသစ်အားလုံးအတွက် ပုံသေပုံစံခွဲရုံများ—အချိန်ဇယား၊ ဘေးကင်းမှုနှင့် ဘဝသံသရာကုန်ကျစရိတ်အကျိုးခံစားခွင့်များသည် အခြေအနေအများစုတွင် ဆွဲဆောင်မှုရှိသော ဖြန့်ချီရေးပရောဂျက်အားလုံးအတွက် ပုံသေဖြေရှင်းချက်အဖြစ် လက်ခံပါ။
• ပရောဂျက်စကေးမခွဲခြားဘဲ ပရောဂျက်တိုင်းအတွက် တည်ဆောက်ပုံနည်းလမ်းတစ်ခုအဖြစ် အခန်း 9 ရှိ အဆင့်ခြောက်ဆင့်ရွေးချယ်မှုမူဘောင်ကို အသုံးပြုပါ။
• ဝယ်ယူရေးစာရွက်စာတမ်းများတွင် စွမ်းအင်ထိရောက်မှုလိုအပ်ချက်များကို ပြတ်သားစွာသတ်မှတ်ပါ - အရင်းအနှီးစျေးနှုန်းသာမက အာမခံထားသောဆုံးရှုံးမှုတန်ဖိုးများကို တောင်းဆိုပြီး နှိုင်းယှဉ်ပါ။
• စမတ်ဂရစ်နှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများအတွက်၊ IEC 61850 ဆက်သွယ်ရေးအင်တာဖေ့စ်များကို လုပ်ပိုင်ခွင့်ပေးထားပြီး ဥရောပအမျိုးအစားကို အခြေခံသတ်မှတ်ချက်အဖြစ် အကဲဖြတ်ပါ။
• ပရောဂျက်ခွင့်ပြုချက်အန္တရာယ်ကို လျှော့ချရန်အတွက် ပေးသွင်းသူများနှင့် ချိတ်ဆက်ပါ။
• အရည်အသွေး သို့မဟုတ် လိုက်လျောညီထွေမှုမရှိဘဲ 15-25% ကုန်ကျစရိတ်လျှော့ချခြင်းနှင့် ဖြန့်ဖြူးသူမှရင်းမြစ်ညီမျှသောပစ္စည်းများကို ရရှိရန် Lugao Power ကဲ့သို့သော အထူးထုတ်လုပ်သူများထံမှ စက်ရုံမှ တိုက်ရိုက်ဝယ်ယူမှုကို ထည့်သွင်းစဉ်းစားပါ။
