ခေတ်မီပါဝါစနစ်များတွင် Switchgear- နည်းပညာ၊ စျေးကွက်ဒိုင်နမစ်များနှင့် ဗို့အားအဆင့်များကိုဖြတ်၍ မဟာဗျူဟာရွေးချယ်မှု

စီမံကိန်း၏အဓိကအချက်အလက်များ

Switchgear သည် ခေတ်မီလျှပ်စစ်ဓာတ်အားစနစ်တိုင်း၏ ကျောရိုးဖြစ်သည်။ ဓာတ်အားပေးစက်ရုံတစ်ခု၏ ဂျင်နရေတာတာမင်နယ်များမှ စီးပွားရေးအဆောက်အအုံတစ်ခုရှိ နောက်ဆုံးဖြန့်ဖြူးသည့်အကန့်အထိ၊ switchgear သည် လျှပ်စစ်ဓာတ်အားကို လုံခြုံစိတ်ချစွာနှင့် စိတ်ချယုံကြည်စွာ စီးဆင်းနေစေမည့် switching၊ protection၊ isolation နှင့် monitoring တို့၏ မရှိမဖြစ်လုပ်ဆောင်ချက်များကို လုပ်ဆောင်ပါသည်။ ၎င်းသာမရှိပါက၊ ထိန်းချုပ်ထားသော လည်ပတ်မှု သို့မဟုတ် လျှပ်စစ်ကွန်ရက်များ၏ ဘေးကင်းသော ချို့ယွင်းချက် စီမံခန့်ခွဲမှုသည် မဖြစ်နိုင်ပါ။

ကမ္ဘာ့လျှပ်စစ်ဓာတ်အား လိုအပ်ချက် တိုးလာသည်နှင့်အမျှ ဓာတ်အားကွန်ရက်များ ပိုမိုရှုပ်ထွေးလာပြီး ပြန်လည်ပြည့်ဖြိုးမြဲ စွမ်းအင်ရင်းမြစ်များ ပေါင်းစပ်မှုသည် အရှိန်အဟုန် မြင့်မားလာကာ switchgear တွင် တပ်ဆင်ထားသော လိုအပ်ချက်များသည် လျင်မြန်စွာ ပြောင်းလဲလာသည်။ ပိုမိုမြင့်မားသော တာတိုပတ်လမ်းအဆင့်သတ်မှတ်ချက်များကို ခံနိုင်ရည်ရှိခြင်း၊ ပိုမိုထက်မြက်သော ကာကွယ်ရေးညှိနှိုင်းဆောင်ရွက်မှု၊ ဒစ်ဂျစ်တယ်စောင့်ကြည့်ခြင်း ပေါင်းစပ်မှုနှင့် ပိုမိုတင်းကြပ်သော ပတ်ဝန်းကျင်စွမ်းဆောင်ရည်စံနှုန်းများသည် ကမ္ဘာတစ်ဝှမ်းရှိ အသုံးဝင်မှုများ၊ စက်မှုလုပ်ငန်းအော်ပရေတာများနှင့် အခြေခံအဆောက်အအုံ ရေးဆွဲသူများမှ တောင်းဆိုထားသော သတ်မှတ်ချက်များကို ပြန်လည်ပုံဖော်လျက်ရှိသည်။

ဤစက္ကူဖြူစာတမ်းသည် ဗို့အားနည်းသောဖြန့်ဖြူးမှုခလုတ်ဂီယာမှ ဗို့အားအလတ်စား ဗို့အားကွင်းပင်မယူနစ်များအထိ ဗို့အားမြင့်သော သတ္တုဖြင့်အလုံပိတ်ခလုတ်ဂီယာများမှတဆင့် ဗို့အားအတန်းအစားများအကြား switchgear နည်းပညာကို စေ့စေ့စပ်စပ်စစ်ဆေးပေးပါသည်။ ၎င်းသည် ထုတ်ကုန်အမျိုးအစားတစ်ခုစီ၏ နောက်ခံအင်ဂျင်နီယာအခြေခံမူများ၊ သတ်မှတ်ချက်များ၊ ပင်မအပလီကေးရှင်းဒိုမိန်းများနှင့် နည်းပညာရွေးချယ်မှုဆုံးဖြတ်ချက်များကို လမ်းညွှန်ပေးသည့် အဓိကစွမ်းဆောင်ရည်သတ်မှတ်ချက်များနှင့် စံနှုန်းများကို အကျုံးဝင်ပါသည်။

Lugao Power Co., Ltd. သည် IEC၊ ANSI နှင့် IEEE စံချိန်စံညွှန်းများကို အသိအမှတ်ပြုထားသော ထုတ်ကုန်များ၊ ခိုင်မာသော စိတ်ကြိုက်အင်ဂျင်နီယာပံ့ပိုးမှု နှင့် ကျယ်ပြန့်သော ကမ္ဘာလုံးဆိုင်ရာ တင်ပို့မှုအတွေ့အကြုံတို့ကို ပေးဆောင်သည့် ထုတ်ကုန်များကို တရုတ်အခြေစိုက် အခြေစိုက် switchgear ဗို့အားအကွာအဝေး၏ ထိပ်တန်းထုတ်လုပ်သူဖြစ်သည်။ ဤစာတမ်းသည် Lugao Power ၏ ထုတ်ကုန်အစုစု၊ ထုတ်လုပ်မှုစွမ်းရည်နှင့် ကမ္ဘာလုံးဆိုင်ရာ switchgear ပရောဂျက်များအတွက် ယုံကြည်စိတ်ချရသော ထောက်ပံ့ရေးမိတ်ဖက်အဖြစ် အပြိုင်အဆိုင်အနေအထားကို တင်ပြထားသည်။

မာတိကာ

• စက်မှုလုပ်ငန်းခြုံငုံသုံးသပ်ချက်နှင့် စျေးကွက်အကြောင်းအရာ
• Switchgear ဆိုတာ ဘာလဲ။ အခြေခံမူများနှင့် လုပ်ဆောင်ချက်များ
• Voltage Level အလိုက် Switchgear အမျိုးအစားခွဲခြားခြင်း။
• Low-Voltage (LV) Switchgear
• လတ်-Voltage (MV) Switchgear & Ring ပင်မယူနစ်များ
• High-Voltage (HV) Switchgear
• လျှပ်ကာနှင့် Arc-Quenching နည်းပညာများ
• အဓိက စွမ်းဆောင်ရည် သတ်မှတ်ချက်များနှင့် စံနှုန်းများ
• လျှောက်လွှာကဏ္ဍများ
• ဝယ်ယူရေးနှင့် ရွေးချယ်ရေးလမ်းညွှန်
• Lugao Power — ထုတ်ကုန် အမျိုးအစားနှင့် စွမ်းဆောင်ရည်များ
• အရည်အသွေးအာမခံချက်
• ကောက်ချက်များနှင့် အကြံပြုချက်များ

1. Industry Overview & Market Context

1.1 ကမ္ဘာလုံးဆိုင်ရာလျှပ်စစ်ဓာတ်အားလိုအပ်ချက်

ကမ္ဘာလုံးဆိုင်ရာ တပ်ဆင်လျှပ်စစ်ထုတ်လုပ်နိုင်မှုစွမ်းရည်သည် 2024 ခုနှစ်တွင် 9,000 GW ကိုကျော်လွန်ခဲ့ပြီး နှစ်စဉ် ခန့်မှန်းခြေအားဖြင့် 3% ဖြင့် ဆက်လက်တိုးတက်လျက်ရှိသည်။ ကျောက်မီးသွေး၊ ဓာတ်ငွေ့၊ နျူကလီးယား၊ ရေအားလျှပ်စစ်၊ ဆိုလာ သို့မဟုတ် လေက ထုတ်ပေးသည်ဖြစ်စေ ထိုပမာဏ၏ ဝပ်တိုင်းသည် မီးစက်မှ စားသုံးသူဆီသို့ အကြိမ်ပေါင်းများစွာ ဂီယာပြောင်းစနစ်များမှတစ်ဆင့် ဖြတ်သန်းရမည်ဖြစ်သည်။ ဤ switchgear အခြေခံအဆောက်အအုံ၏ ယုံကြည်စိတ်ချရသော၊ ဘေးကင်းသောလည်ပတ်မှုသည် အင်ဂျင်နီယာဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုတစ်ခုမျှသာမဟုတ်ပါ။ ခေတ်မီလူ့အဖွဲ့အစည်း၏ လုပ်ငန်းဆောင်တာများအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

လျှပ်စစ်ဓာတ်အားရရှိမှု၊ ကွန်ရက်ယုံကြည်စိတ်ချရမှု၊ နှင့် အခြေခံအဆောက်အအုံ တိုးချဲ့မှု အရှိန်အဟုန်တို့သည် စီးပွားရေးယှဉ်ပြိုင်နိုင်စွမ်းအတွက် အရေးပါသော အဆုံးအဖြတ်များဖြစ်သည်။ switchgear ချို့ယွင်းမှုကြောင့် ဖြစ်ပေါ်လာသော လျှပ်စစ်ဓာတ်အား ပြတ်တောက်မှုသည် စက်မှုလုပ်ငန်းကြီးများ၏ ထုတ်လုပ်မှုနှင့် စက်ကိရိယာများ ပျက်စီးဆုံးရှုံးခဲ့ပြီး နှစ်စဉ် ဒေါ်လာ ဘီလီယံပေါင်းများစွာ ဆုံးရှုံးခဲ့ရသည်။ အပြန်အလှန်အားဖြင့်၊ ကောင်းမွန်စွာဒီဇိုင်းဆွဲထားသော၊ ကောင်းမွန်စွာထိန်းသိမ်းထားသော switchgear စနစ်များသည် ဆေးရုံလည်ပတ်မှုများမှ အရာအားလုံးကို တစ်ပိုင်းလျှပ်ကူးထုတ်လုပ်ခြင်းအထိ ဒေတာစင်တာဝန်ဆောင်မှုများအထိ ပံ့ပိုးပေးသည့် မြင့်မားသောရရှိနိုင်မှုကွန်ရက်များကို ပံ့ပိုးပေးပါသည်။

1.2 စျေးကွက်အရွယ်အစားနှင့် ကြီးထွားမှု ယာဉ်မောင်းများ

ကမ္ဘာလုံးဆိုင်ရာ switchgear စျေးကွက်သည် 2023 ခုနှစ်တွင် ခန့်မှန်းခြေအားဖြင့် အမေရိကန်ဒေါ်လာ 127 ဘီလီယံတန်ဖိုးရှိပြီး ခန့်မှန်းခြေအားဖြင့် USD 200-215 ဘီလီယံအထိ CAGR မှ 6.8-7.9% ဖြင့် 2030 တွင် ကြီးထွားမည်ဟု ခန့်မှန်းထားသည်။ အဓိက တိုးတက်မှု တွန်းအားများ ပါဝင်သည်-

• Grid Modernisation- မြောက်အမေရိက၊ ဥရောပနှင့် ဖွံ့ဖြိုးပြီး အာရှတစ်ဝှမ်းတွင် ခေတ်မီသော၊ ဒစ်ဂျစ်တယ်-ပေါင်းစပ်စက်ပစ္စည်းများဖြင့် အစားထိုးလျက်ရှိသည်။
• ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ပေါင်းစည်းခြင်း- နေရောင်ခြည်နှင့် လေစွမ်းအင်ထုတ်လုပ်ခြင်းဆိုင်ရာ ပရောဂျက်များသည် မီးစက်အဆင့်မြှင့်ခြင်း၊ ဂရစ်ချိတ်ဆက်ခြင်းနှင့် အကာအကွယ်ပေါင်းစပ်ခြင်းအတွက် အထူးသီးသန့် switchgear လိုအပ်ပါသည်။
• သယ်ယူပို့ဆောင်ရေးလျှပ်စစ်ဓာတ်အားဖြည့်ခြင်း- EV အားသွင်းအခြေခံအဆောက်အအုံနှင့် လျှပ်စစ်ရထားလမ်းများ တိုးချဲ့ခြင်းသည် ဖြန့်ဖြူးမှုခလုတ်ဂီယာအတွက် များပြားသောလိုအပ်ချက်အသစ်များကို ဖန်တီးပေးပါသည်။
• စက်မှုတိုးချဲ့ခြင်း- တစ်ပိုင်းလျှပ်ကူးပစ္စည်း Fabs၊ ဒေတာစင်တာများ၊ ဘက်ထရီထုတ်လုပ်မှု၊ အစိမ်းရောင် ဟိုက်ဒရိုဂျင်စက်ရုံများနှင့် LNG စက်ရုံများသည် အထူးပြု၊ ယုံကြည်စိတ်ချရသော ခလုတ်ဂီယာများ လိုအပ်ပါသည်။
• ထွန်းသစ်စစျေးကွက်လျှပ်စစ်ဓာတ်အားရရှိခြင်း- ဆာဟာရအာဖရိကခွဲ၊ တောင်နှင့်အရှေ့တောင်အာရှနှင့် လက်တင်အမေရိကတို့သည် ပင်မဖြန့်ဖြူးရေးခလုတ်ဂီယာအခြေခံအဆောက်အအုံအတွက် ကြီးမားသော ဖြန့်ချီခြင်းမပြုလုပ်ရသေးသော ဈေးကွက်များကို ကိုယ်စားပြုသည်။
• SF₆ Phase-Out Regulation- တစ်ကမ္ဘာလုံးရှိ EU ၏ F-Gas Regulation နှင့် ညီမျှသော SF₆-insulated switchgear ကို အစားထိုးနည်းပညာများဖြင့် အစားထိုးရန် လိုအပ်ပြီး သိသာထင်ရှားသော အစားထိုးစက်ဝန်းကို ဖြစ်ပေါ်စေပါသည်။

ဇယား 1 — ဒေသအလိုက် ကမ္ဘာလုံးဆိုင်ရာ Switchgear စျေးကွက်၊ 2023–2030 (ညွှန်ပြချက်)

2. Switchgear ဆိုတာ ဘာလဲ။ အခြေခံမူများနှင့် လုပ်ဆောင်ချက်များ

2.1 အဓိပ္ပာယ်ဖွင့်ဆိုချက်

ဝေါဟာရ "switchgear" ပေါင်းစပ်ထားသော လျှပ်စစ်ချိတ်ဆက်မှုဖြတ်တောက်ခြင်းခလုတ်များ၊ ဖျစ်များ၊ ဆားကစ်ဘရိတ်ကာများနှင့် ဆက်စပ်ထိန်းချုပ်မှု၊ အကာအကွယ်၊ မီတာတိုင်းတာခြင်းနှင့် စောင့်ကြည့်ကိရိယာများကို ပေါင်းစပ်ပေါင်းစပ်ထားသော ပေါင်းစပ်စနစ်တစ်ခုအဖြစ် ပေါင်းစပ်ရည်ညွှန်းသည်။ Switchgear သည် ဓာတ်အားစနစ်များရှိ လျှပ်စစ်ပစ္စည်းများကို ထိန်းချုပ်ခြင်း၊ ကာကွယ်ခြင်းနှင့် သီးခြားခွဲထုတ်ခြင်းတို့ဖြစ်သည်။ ၎င်းသည် ပါဝါကွန်ရက်နှင့် ၎င်းဝန်ဆောင်မှုပေးသည့်ဝန်များအကြား ချိတ်ဆက်မှုဖြစ်ပြီး ကွန်ရက်ကို လုံခြုံစေရန်နှင့် ထိန်းချုပ်မှုအတွက် အကာအကွယ်ပေးသည့် ယန္တရားဖြစ်သည်။

switchgear တပ်ဆင်မှုတစ်ခုသည် နံရံနေရာရာမီလီမီတာအနည်းငယ်ရှိသော ဗို့အားနည်းပါးသောဖြန့်ဖြူးရေးဘုတ်တစ်ခုမှ စတုရန်းမီတာထောင်နှင့်ချီသော ဓာတ်ငွေ့ဖြင့်လျှပ်ကာဗို့အားမြင့်ဓာတ်အားခွဲရုံတစ်ခုအထိ ရုပ်ပိုင်းဆိုင်ရာစကေးဖြင့် အတိုင်းအတာအထိ ကွဲပြားနိုင်သည်။ ဤစကေးအကွာအဝေးရှိသော်လည်း၊ switchgear အားလုံးသည် တူညီသောအခြေခံလုပ်ဆောင်ချက်များကို လုပ်ဆောင်ပါသည်။

2.2 Core လုပ်ဆောင်ချက်များ

ဇယား 2 — Switchgear ၏ အဓိကလုပ်ဆောင်ချက်ငါးခု

2.3 Circuit Interruption အလုပ်လုပ်ပုံ

switchgear ၏ အရေးကြီးဆုံးနှင့် နည်းပညာအရ တောင်းဆိုမှုအရှိဆုံး function မှာ fault current interruption ဖြစ်သည်။ ပါဝါစနစ်တွင် ဝါယာရှော့တစ်ခု ဖြစ်ပေါ်သောအခါ၊ ပြတ်တောက်နေသော လျှပ်စီးကြောင်းများသည် မီလီစက္ကန့်အတွင်း ပုံမှန်လည်ပတ်နေသော လျှပ်စီးကြောင်းထက် 10-50 ဆအထိ ရောက်ရှိနိုင်သည်။ လျင်မြန်စွာပြတ်တောက်ခြင်းမရှိပါက၊ အဆိုပါပြတ်တောက်နေသောရေစီးကြောင်းများသည် ကေဘယ်လ်များ၊ ထရန်စဖော်မာများနှင့် အခြားစက်ပစ္စည်းများကို ဆိုးရွားသောအပူနှင့် စက်ပိုင်းဆိုင်ရာ ထိခိုက်မှုဖြစ်စေသည်။

circuit breaker — switchgear တပ်ဆင်မှုတွင် အဓိက အနှောင့်အယှက်ပေးသည့် ကိရိယာ — သည် လျင်မြန်သော လုပ်ငန်းစဉ် သုံးခုကို လုပ်ဆောင်ရပါမည်- ချွတ်ယွင်းချက် (ဆက်စပ်အကာအကွယ် relays များမှတစ်ဆင့်)၊ လျှပ်စစ်အဆက်အသွယ်များကို ခွဲထုတ်ကာ ခွဲထုတ်ထားသော အဆက်အသွယ်များကြားတွင် ဖြစ်ပေါ်နေသော arc ကို ငြိမ်းသတ်ပါ။ arc မျိုးသုဉ်းခြင်းယန္တရားသည် မတူညီသော circuit breaker နည်းပညာများကြားတွင် အဓိကကွဲပြားသည့်အချက်ဖြစ်ပြီး အခန်း 7 တွင် အသေးစိတ်ဆွေးနွေးထားသည်။

2.4 Switchgear နှင့် ဆက်စပ်ပစ္စည်း

• Switchgear နှင့် Controlgear-Switchgear သည် ပါဝါဆားကစ်များ (မျိုးဆက်၊ ထုတ်လွှင့်မှု၊ ဖြန့်ဖြူးမှု) တို့နှင့် အဓိက ဆက်စပ်နေသည်။ Controlgear သည် ပုံမှန်အားဖြင့် မော်တာများကို ထိန်းချုပ်သည့် စက်ပစ္စည်းများနှင့် ထိန်းချုပ်ပတ်လမ်းများရှိ အခြားသော စက်မှုလုပ်ငန်းဆိုင်ရာ ဝန်များကို ရည်ညွှန်းသည်။ IEC 62271 သည် switchgear ကို ဖုံးအုပ်ထားသည်။ IEC 60947 သည် ဗို့အားနိမ့် ထိန်းချုပ်ဂီယာကို အကျုံးဝင်သည်။
• Switchgear နှင့် Protection Relays များ-အကာအကွယ် relay များသည် အမှားအယွင်းအခြေအနေများကို သိရှိပြီး ခရီးအချက်ပြမှုများကို ပေးပို့ပါ။ switchgear (အထူးသဖြင့် circuit breaker) သည် interruption ကိုလုပ်ဆောင်သည်။ relay သည် breaker ကို အမိန့်ပေးသည်။
• Switchgear နှင့် Transformer-ထရန်စဖော်မာသည် ဗို့အားအဆင့်များကို ပြောင်းလဲပေးသည်။ switchgear သည် ထိန်းချုပ်ပြီး ဆားကစ်များကို ကာကွယ်ပေးသည်။ ဓာတ်အားခွဲရုံတစ်ခုတွင်၊ နှစ်ခုလုံးသည် ထူးခြားသောလုပ်ငန်းဆောင်တာအစိတ်အပိုင်းများအဖြစ် ပူးတွဲတည်ရှိသည်။

3. Voltage Level အလိုက် Switchgear အမျိုးအစားခွဲခြားခြင်း။

switchgear ၏ အခြေခံအကျဆုံး အမျိုးအစားခွဲခြားမှုသည် ၎င်းလုပ်ဆောင်သည့် ဗို့အားအဆင့်ဖြင့် ဖြစ်သည်။ ဗို့အားအဆင့်သည် လိုအပ်သော ကာရံရှင်းလင်းရေးများ၊ စွမ်းအင်အဆင့်များ၊ စက်ကိရိယာအတိုင်းအတာများနှင့် သက်ဆိုင်သည့် စံနှုန်းများကို ဆုံးဖြတ်သည်။ စက်မှုလုပ်ငန်းစံဗို့အား အမျိုးအစားခွဲခြားခြင်းမှာ-

ဇယား 3 — ဗို့အားအဆင့်ဖြင့် Switchgear အမျိုးအစားခွဲခြားခြင်း။

မှတ်ချက် -"အလတ်စား ဗို့အား" နှင့် "ဗို့အားမြင့်" တို့၏ အဓိပ္ပါယ်ဖွင့်ဆိုချက်များသည် စံနှုန်းအဖွဲ့အစည်းများနှင့် ဒေသဆိုင်ရာ သဘောတူညီချက်များအကြား ကွဲပြားသည်။ IEC ဝေါဟာရတွင် HV သည် 1 kV အထက်ဗို့အားအားလုံးကို ဖုံးအုပ်ထားပြီး "ဗို့အားမြင့်" (1-52 kV၊ တစ်ခါတစ်ရံ ပညာရှင်များက MV) နှင့် 52 kV အထက် "ဗို့အားမြင့်" (EHV) အကြား နောက်ထပ်ခြားနားချက်တစ်ခုရှိသည်။ ဤစက္ကူဖြူသည် သမားတော်ကွန်ဗင်းရှင်းကို အသုံးပြုသည်- LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV။

3.1 နောက်ထပ် အမျိုးအစားခွဲခြားမှု အတိုင်းအတာများ

ဗို့အားအဆင့်ကိုကျော်လွန်၍ switchgear ကိုလည်း အခြားသော အရေးကြီးသောအတိုင်းအတာများစွာဖြင့် ခွဲခြားထားပါသည်။

ဇယား 4 — ထပ်လောင်း Switchgear အမျိုးအစားခွဲခြားမှု အတိုင်းအတာများ

4. Low-Voltage (LV) Switchgear

4.1 ခြုံငုံသုံးသပ်ချက်နှင့် နယ်ပယ်

ဗို့အားနိမ့် switchgear သည် 1,000 V AC (သို့မဟုတ် 1,500 V DC) အထိ စနစ်ဗို့အားတွင် လုပ်ဆောင်ပေးပါသည်။ LV switchgear သည် မည်သည့် switchgear အမျိုးအစား၏ ယူနစ်ကိုမဆို အရေအတွက်အားဖြင့် အများဆုံးဖြစ်သည် — စာသားအရ သန်းပေါင်းများစွာသော ယူနစ်များကို ကမ္ဘာတစ်ဝှမ်းရှိ လူနေအိမ်များ၊ စီးပွားရေးနှင့် စက်မှုအဆောက်အအုံများ၊ ဒေတာစင်တာများ၊ ဆေးရုံများနှင့် ကုန်ထုတ်စက်ရုံများတွင် တပ်ဆင်ထားသည်။ ၎င်း၏ဗို့အားအဆင့်နိမ့်သော်လည်း၊ LV switchgear သည်မရိုးရှင်းပါ။ ခေတ်မီ LV စနစ်များသည် ကြီးမားသောပြတ်ရွေ့စီးဆင်းမှုများ၊ ရှုပ်ထွေးသောသဟဇာတပတ်၀န်းကျင်များ၊ ချိတ်ဆက်ထားသောဝန်များသိပ်သည်းဆနှင့် ပိုမိုခေတ်မီသော ဓာတ်အားအရည်အသွေးနှင့် စွမ်းအင်စီမံခန့်ခွဲမှုလိုအပ်ချက်များကို စီမံခန့်ခွဲရမည်ဖြစ်သည်။

4.2 LV Switchgear စည်းဝေးပွဲများ၏ အဓိကအစိတ်အပိုင်းများ

IEC 61439 မှသတ်မှတ်ထားသော ဗို့အားနိမ့် switchgear နှင့် controlgear တပ်ဆင်ခြင်း (LVSCA) သည် ပုံမှန်အားဖြင့် အောက်ပါလုပ်ဆောင်ချက်ဆိုင်ရာ အစိတ်အပိုင်းများကို ပေါင်းစပ်ပါဝင်သည်-

• Molded Case Circuit Breakers (MCCBs)-LV ဖြန့်ဖြူးပတ်လမ်းအများစုအတွက် workhorse အကာအကွယ်ကိရိယာ။ MCCBs များသည် ခန့်မှန်းခြေအားဖြင့် 2,500 A အထိ လျှပ်စီးကြောင်းများအတွက် overcurrent နှင့် short-circuit များကို အကာအကွယ်ပေးပါသည်။ အပူ-သံလိုက် ခရီးစဉ်ယန္တရားများသည် စံသတ်မှတ်ချက်များဖြစ်သည်။ အီလက်ထရွန်းနစ် ခရီးစဉ် ယူနစ်များကို စွမ်းဆောင်ရည် မြင့်မားသော မျိုးကွဲများတွင် အသုံးပြုပါသည်။
• Air Circuit Breakers (ACBs)-အဆင့်သတ်မှတ်ထားသော ရေစီးကြောင်း 800 A (6,300 A အထိ) ထက်ကျော်လွန်သော LV ဖြန့်ဖြူးရေးဘုတ်ကြီးများရှိ ပင်မဝင်ငွေရရှိသူနှင့် ဘတ်စ်-ကော်ပလာ အပလီကေးရှင်းများအတွက် အသုံးပြုသည်။ အပြည့်အဝ ထုတ်ယူနိုင်သော ဆောက်လုပ်ရေးသည် ဘေးကင်းသော ထိန်းသိမ်းမှုကို ပေးသည်။
• Miniature Circuit Breakers (MCBs)-ကျစ်လစ်သိပ်သည်းသော အကာအကွယ်ပစ္စည်းများသည် ခန့်မှန်းခြေအားဖြင့် 125 A အထိ အဆင့်သတ်မှတ်ထားပြီး၊ နောက်ဆုံးဖြန့်ချီရေးဘုတ်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်။
• လက်ကျန် လက်ရှိစက်များ (RCDs/RCCBs)-လျှပ်စစ်ရှော့တိုက်ခြင်းမှမရှိမဖြစ်လိုအပ်သောအကာအကွယ်ပေးဆောင်သည့်အဆင့်နှင့်ကြားနေလျှပ်စီးကြောင်းကြားမညီမျှမှုကိုရှာဖွေပါ။
• Fused Disconnectors နှင့် Switch-Fuses-သီးခြားအထီးကျန်ခြင်းနှင့် ဖျစ်ကာကွယ်ရေးတို့ကို ပေါင်းစပ်ပြီး အချို့သောအပလီကေးရှင်းများတွင် ကုန်ကျစရိတ်သက်သာသော အခြားရွေးချယ်စရာကို ပေးဆောင်သည်။
• Busbars-ကြေးနီ သို့မဟုတ် အလူမီနီယမ် စပယ်ယာများသည် ဆားကစ်များတစ်လျှောက် ပါဝါဖြန့်ဖြူးပေးခြင်း၊ short-circuit ခံနိုင်ရည်အတွက် အရေးကြီးသည်။
• အကာအကွယ် Relays နှင့် တိုင်းတာရေးကိရိယာများ-overcurrent၊ earth fault နှင့် multifunction relay များအပြင် ပါဝါမီတာများနှင့် အရည်အသွေးမော်နီတာများပါ၀င်သည်။

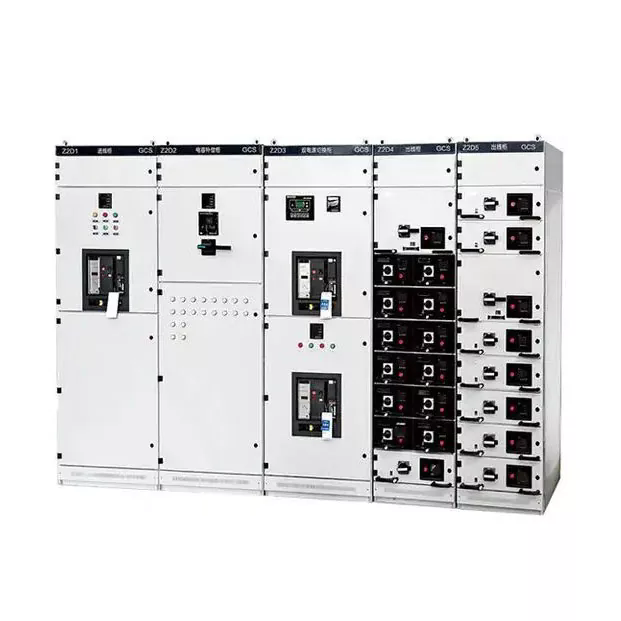

ပုံ 1 — ဗို့အားနိမ့် ပင်မဖြန့်ဝေမှု ခလုတ်ဂီယာ

4.3 LV ညီလာခံ အမျိုးအစားများ

IEC 61439 သည် ၎င်းတို့၏ တည်ဆောက်မှုနှင့် လုပ်ဆောင်မှုဆိုင်ရာ ဝိသေသလက္ခဏာများအပေါ် အခြေခံ၍ ဗို့အားနိမ့် switchgear နှင့် controlgear assemblies (LVSCAs) အမျိုးအစားများစွာကို သတ်မှတ်ဖော်ပြသည်-

• Main Distribution Boards (MDB)-ပဏာမ LV ဖြန့်ဖြူးရေးအမှတ်သည် ထရန်စဖော်မာများမှ ပါဝါလက်ခံရရှိပြီး ဘုတ်ခွဲများနှင့် အဓိကဝန်များထံ ဖြန့်ဖြူးပေးသည်။ ပုံမှန်အားဖြင့် 800 A မှ 6,300 A ။
• ခွဲဝေဖြန့်ဖြူးရေးဘုတ်များ (SDB)-အဆောက်အဦကြမ်းပြင်များ သို့မဟုတ် ထုတ်လုပ်ရေးဧရိယာများကဲ့သို့သော သီးခြားဇုန်များသို့ ဓာတ်အားဖြန့်ဝေပါ။ ပုံမှန်အားဖြင့် 160 A မှ 1,600 A ။
• မော်တော်ထိန်းချုပ်ရေးစင်တာများ (MCC)-မော်တာထိန်းချုပ်မှုအပလီကေးရှင်းများ၊ စတင်သူများ၊ contactors၊ အကာအကွယ်နှင့် ထိန်းချုပ်ကိရိယာများ ပေါင်းစပ်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။
• Power Factor Correction (PFC) အကန့်များ-ပါဝါအချက်အား မြှင့်တင်ရန်၊ ပြစ်ဒဏ်များကို လျှော့ချရန်နှင့် စနစ်၏ စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန် capacitor ဘဏ်များကို အသုံးပြုပါ။

4.4 သော့ LV Switchgear စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ

ဇယား 5 — သော့ LV Switchgear နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

5. Medium-Voltage (MV) Switchgear & Ring ပင်မယူနစ်များ

5.1 ဖြန့်ဝေမှုကွန်ရက်တွင် ခြုံငုံသုံးသပ်ချက်နှင့် အခန်းကဏ္ဍ

အလတ်စား ဗို့အားခလုတ်ဂီယာသည် 1 kV မှ 52 kV အကွာအဝေးတွင် လုပ်ဆောင်ပြီး ဓာတ်အားဖြန့်ဖြူးသည့်ကွန်ရက်များအတွက် ပင်မကူးပြောင်းခြင်းနှင့် အကာအကွယ်အဆင့်ကို ကိုယ်စားပြုသည်။ အမြောက်အများ သွယ်တန်းထားသော ဓာတ်အားခွဲရုံများ၊ မူလဖြန့်ဖြူးရေး ဓာတ်အားခွဲရုံများ၊ စက်မှုလုပ်ငန်းကြီးများတွင်၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စက်ရုံများ၏ ဆက်သွယ်မှုအမှတ်နှင့် box-type transformer ခွဲရုံများအတွင်း၌ တွေ့ရှိရသည်။ MV switchgear သည် အမှားအယွင်းကင်းရှင်းသည့်အမြန်နှုန်း၊ ကာကွယ်မှုရွေးချယ်မှုနှင့် ဖြန့်ဖြူးကွန်ရက်၏ လည်ပတ်မှုပြောင်းလွယ်ပြင်လွယ်ကို ဆုံးဖြတ်သည်။

MV အပိုင်းသည် SF₆ ဓာတ်ငွေ့မှ ဖယ်ထုတ်ခြင်း၊ ဒစ်ဂျစ်တယ် အကာအကွယ်နှင့် စောင့်ကြည့်ခြင်း ပေါင်းစပ်ခြင်းနှင့် စမတ်ဂရစ်ဗိသုကာများ၏ တောင်းဆိုချက်များကြောင့် မောင်းနှင်သည့် မည်သည့် switchgear အမျိုးအစား၏ အထူးခြားဆုံးသော နည်းပညာပြောင်းလဲမှုကို လုပ်ဆောင်နေပါသည်။

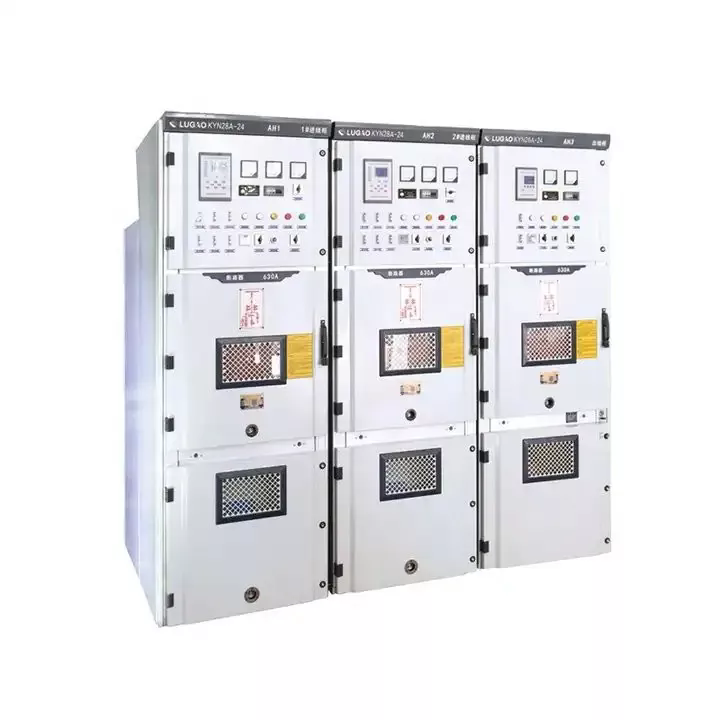

5.2 MV Switchgear ဆောက်လုပ်ရေး အမျိုးအစားများ

5.3 လက်စွပ်အဓိကယူနစ်များ (RMU)

Ring Main Unit (RMU) သည် ကျစ်လစ်သော၊ စက်ရုံမှ အလုံပိတ် MV ခလုတ်ဂီယာ တပ်ဆင်မှု—မြို့ပြနှင့် ဆင်ခြေဖုံး MV ကေဘယ်လ်စနစ်များအတွက် စံပြုထားသော ring-feed ဖြန့်ချီရေးကွန်ရက်များအတွက် ဒီဇိုင်းထုတ်ထားသော တပ်ဆင်မှုဖြစ်သည်။ RMU သည် ပုံမှန်အားဖြင့် ring-feeder switch position နှစ်ခုအပြင် အကာအကွယ်ကိရိယာများဖြင့် transformer feeder position တစ်ခု သို့မဟုတ် တစ်ခုထက်ပိုသော transformer position များကို ပေးပါသည်။

ပုံ 2 — Ring Main Unit (RMU)- ဖြန့်ဝေကွန်ရက်များအတွက် Compact MV Switchgear

RMU များကို အဓိက insulation မျိုးကွဲနှစ်မျိုးဖြင့် ရရှိနိုင်ပါသည်။

• SF₆ Gas-Insulated RMU-အလုံပိတ်ကန်အတွင်း အလုံပိတ်ကန်အတွင်း လျှပ်ကာနှင့် arc-quenching ပြုလုပ်ရန်အတွက် ဆာလဖာ hexafluoride ဓာတ်ငွေ့ကို အသုံးပြုသည်။ အလွန်ကျစ်လစ်သိပ်သည်းပြီး ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်သော်လည်း GWP မြင့်မားမှုကြောင့် သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာ စည်းမျဉ်းများကို လိုက်နာပါသည်။
• Solid-Insulated / Vacuum RMU (SI RMU):အစိုင်အခဲ dielectric ပစ္စည်းများနှင့် vacuum interrupters ကိုအသုံးပြုသည်။ SF₆ အခမဲ့၊ ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်မှု၊ မျိုးဆက်သစ်ဖြေရှင်းချက်တစ်ခုအဖြစ် ပိုမိုလက်ခံလာပါသည်။

5.4 MV Circuit Breaker နည်းပညာများ

ဇယား 6 — MV Circuit Breaker နည်းပညာ နှိုင်းယှဉ်

5.5 MV Switchgear နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

ဇယား 7 — MV Switchgear နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

6. High-Voltage (HV) Switchgear

6.1 Transmission Networks များတွင် အခန်းကဏ္ဍ

ဗို့အားမြင့် ခလုတ်ဂီယာသည် 52 kV အထက်တွင် အများအားဖြင့် အသုံးပြုသည့် ဗို့အား 72.5 kV၊ 145 kV၊ 245 kV၊ 420 kV နှင့် 550 kV တို့နှင့်အတူ လုပ်ဆောင်ပါသည်။ ဤစက်ပစ္စည်းသည် အစုလိုက် သွယ်တန်းခြင်းကွန်ရက်၏ အရေးကြီးသော ကူးပြောင်းခြင်းနှင့် ကာကွယ်ရေး အခြေခံအဆောက်အအုံကို ဖွဲ့စည်းပေးသည် - လျှပ်စစ်စွမ်းအင်အမြောက်အမြားကို မျိုးဆက်စင်တာများနှင့် ဒေသဆိုင်ရာဝန်ဆောင်ဌာနများကြား အကွာအဝေးအတွင်း အမြောက်အမြား ပို့ဆောင်ပေးသည့် လျှပ်စစ်စွမ်းအင်စနစ်၏ အမြင့်ဆုံး စွမ်းအင်အဆင့်ဖြစ်သည်။

HV switchgear ချို့ယွင်းခြင်း၏ အကျိုးဆက်များမှာ ပြင်းထန်သည်- အဓိက 220 kV ဂီယာခွဲရုံရှိ circuit breaker တစ်ခုတွင် မှားယွင်းနေသော circuit breaker သည် ရာနှင့်ချီသော မဂ္ဂါဝပ် မျိုးဆက် သို့မဟုတ် load ကို ဖြတ်တောက်နိုင်သည်။ HV အဆင့်ရှိ ပြတ်ရွေ့လျှပ်စီးကြောင်းမှ စက်ပစ္စည်းပျက်စီးမှုသည် ဘေးအန္တရာယ်နှင့် ငွေကုန်ကြေးကျများနိုင်သည်။ ဤအကြောင်းအရာသည် HV switchgear ဖြည့်ဆည်းပေးရမည့် အလွန်တောင်းဆိုနေသော စွမ်းဆောင်ရည်နှင့် ပြင်းထန်သော စမ်းသပ်မှုလိုအပ်ချက်များကို ရှင်းပြသည်။

6.2 HV Switchgear နည်းပညာများ

6.2.1 Air-Insulated Substations (AIS)

AIS နည်းပညာတွင် HV switchgear အစိတ်အပိုင်းများ — circuit breakers ၊ disconnectors , earthing switches , instrument transformers — သည် live အစိတ်အပိုင်းများနှင့် earth အကြား လျှပ်ကာများကို air ဖြင့် open-air အဆောက်အဦများတွင် တပ်ဆင်ထားသည်။ AIS ဓာတ်အားခွဲရုံများသည် ဆယ်စုနှစ်များအတွင်း ဂီယာအဆင့်ပြောင်းခြင်းအတွက် စံနှုန်းတစ်ခုဖြစ်ခဲ့ပြီး ရိုးရှင်းခြင်း၊ ကုန်ကျစရိတ်သက်သာခြင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် စစ်ဆေးခြင်းလွယ်ကူခြင်းတို့ကြောင့် တစ်ကမ္ဘာလုံးတွင် ဆက်လက်တည်ရှိနေပါသည်။

AIS ဓာတ်အားခွဲရုံများသည် ဘေးကင်းရေးရှင်းလင်းမှုကို ထိန်းသိမ်းရန် သိသာထင်ရှားသော မြေဧရိယာ လိုအပ်ပါသည်။ သာမာန် 220 kV AIS ဓာတ်အားခွဲရုံသည် အဆင့်များနှင့် မြေကြီးကြားတွင် မီတာများစွာ ကင်းစင်သော 1-3 ဟက်တာ လိုအပ်နိုင်သည်။

6.2.2 Gas-Insulated Substations (GIS)

GIS နည်းပညာတွင်၊ သက်ရှိအစိတ်အပိုင်းအားလုံးကို အလုံပိတ်၊ SF₆-ဓာတ်ငွေ့ဖြည့် ဆလင်ဒါအလူမီနီယံအကာအရံများအတွင်း ထည့်သွင်းထားသည်။ SF₆ ၏ သာလွန်ကောင်းမွန်သော ဓာတ်ဂုဏ်သတ္တိများသည် အဆင့်မှ မြေကြီးနှင့် အဆင့်မှ တစ်ဆင့် ရှင်းလင်းမှုများကို သိသိသာသာ လျှော့ချနိုင်စေပြီး ဓာတ်အားခွဲရုံခြေရာကို AIS ဧရိယာ၏ 10 မှ 15% အထိ ကျုံ့သွားစေသည်။

GIS သည် မြို့ပြမြေအောက်ဓာတ်အားခွဲရုံများ၊ ကမ်းလွန်ပလပ်ဖောင်းများ၊ အမြင့်ပိုင်းနေရာများနှင့် ညစ်ညမ်းသောစက်မှုဇုန်များကဲ့သို့သော အာကာသ-ကန့်သတ်ပတ်၀န်းကျင်များတွင် ဦးစားပေးပါသည်။

ပုံ 3 — ဗို့အားမြင့် Gas-Insulated Switchgear (GIS) Transmission Substation

6.2.3 Hybrid Switchgear (HGIS)

Hybrid switchgear သည် ကျစ်လစ်သိပ်သည်းသော SF₆-ဖြည့်ထားသော module တစ်ခုအတွင်းတွင် အဓိကလုပ်ဆောင်ချက်များစွာ (circuit breaker၊ disconnector၊ earth switch၊ current transformer) ကို ပေါင်းစပ်ထားသည်။ ၎င်းသည် AIS နှင့် GIS အကြား အလယ်အလတ်ခြေရာကို လျှော့ချပေးသည်၊ နှစ်ခုကြားတွင် ကုန်ကျစရိတ်ဖြင့် ပံ့ပိုးပေးသည်။ GIS အပြည့်အစုံသည် ကုန်ကျစရိတ်-တားမြစ်ထားသည့် brownfield တိုးချဲ့မှုများနှင့် စွမ်းရည်ထပ်တိုးမှုများတွင် HGIS ကို ပိုမိုအသုံးပြုသည်။

6.3 HV Circuit Breaker နည်းပညာများ

SF₆ puffer-type သို့မဟုတ် self-blast circuit breaker သည် လွှမ်းမိုးထားသော HV နည်းပညာဖြစ်သည်။ အဆက်အသွယ်ဂျီသြမေတြီနှင့် arc ထိန်းချုပ်မှုဆိုင်ရာ တိုးတက်မှုများသည် ကြီးမားသော ဟိုက်ဒရောလစ်/အမှုန်အမွှားများအစား ယုံကြည်စိတ်ချရသော စပရိန်ဖြင့်ပြုလုပ်ထားသော ယန္တရားများကို အသုံးပြုခြင်းဖြင့် လည်ပတ်စွမ်းအင်ကို လျော့နည်းစေသည်။ HV အတွက် အဆင့်လိုက် SF₆ အခြားရွေးချယ်စရာများ (CO₂/O₂ အရောအနှောများ၊ ဖုန်စုပ်စက်များ) ကို သုတေသနပြုနေဆဲဖြစ်ပြီး 2026 ခုနှစ်အထိ အကန့်အသတ်ဖြင့် စီးပွားဖြစ်ဖြန့်ကျက်မှုနှင့်အတူ။

6.4 Lugao HV Switchgear — သတ်မှတ်ချက်များ

ဇယား 8 — Lugao Power HV Switchgear နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

7. လျှပ်ကာနှင့် Arc-Quenching နည်းပညာများ

7.1 Arc ပြဿနာ

circuit breaker သည် load သို့မဟုတ် fault current အောက်တွင် သီးခြား အဆက်အသွယ်လုပ်သောအခါ၊ လျှပ်စစ်စွမ်းအင်သည် contacts များကြားရှိ plasma arc ကို ထိန်းထားသည်။ အပူချိန်သည် 5,000 မှ 20,000 ကျပ်အထိရှိပြီး မငြိမ်းမချင်း ပြတ်သွားသည့် Current အပြည့်ကို သယ်ဆောင်သည်။ breaker ၏ arc-quenching စွမ်းရည် — သဘာဝအတိုင်း လက်ရှိ သုညတွင် နှောင့်ယှက်ရန် အမြန်နှုန်း — သည် အမြင့်ဆုံး interruptible fault current (breaking capacity) နှင့် energy ဖြတ်သွားခြင်းကို ဆုံးဖြတ်သည်။

မီဒီယာကို နှောင့်ယှက်ခြင်း၊ အဆက်အသွယ် ဂျီသြမေတြီနှင့် လည်ပတ်ယန္တရား ဒီဇိုင်းသည် breaker စွမ်းဆောင်ရည်နှင့် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များကို သတ်မှတ်ပါသည်။

7.2 Arc-Quenching Media နှိုင်းယှဉ်မှု

ဇယား 9 — Arc-Quenching Media နှိုင်းယှဉ်ချက် Switchgear အမျိုးအစားများတစ်လျှောက်

7.3 လျှပ်ကာနည်းပညာများ

• Air Insulation (AIS)-ပတ်ဝန်းကျင်လေကို dielectric အဖြစ်။ ရိုးရိုးရှင်းရှင်း၊ ကုန်ကျစရိတ်သက်သာပြီး ကြီးမားသောရှင်းလင်းမှုများ၊ ညစ်ညမ်းမှု၊ စိုထိုင်းဆနှင့် အမြင့်ပေတို့ကို ထိလွယ်ရှလွယ်လိုအပ်သည်။
• SF₆ ဓာတ်ငွေ့လျှပ်ကာ (GIS):အလုံပိတ်အကာအရံများတွင် SF₆ ဖိအားပေးထားသည်။ ကျစ်လျစ်သော၊ AIS ထက် 10–15× သေးငယ်သောရှင်းလင်းမှု။ GWP ≈ 23,500 ကြောင့် SF₆ ပြတ်တောက်သွားသည်။
• Solid Dielectric လျှပ်ကာစွမ်းဆောင်ရည်မြင့် ပိုလီမာများ (epoxy၊ EPDM၊ cycloaliphatic resin)။ SF₆-အခမဲ့အခြားရွေးချယ်စရာ၊ ညစ်ညမ်းမှုကိုခံနိုင်ရည်ရှိသော၊ MV switchgear နှင့် RMUs များတွင် စျေးကွက်ဝေစု လျင်မြန်စွာရရှိခြင်း။

7.4 SF₆ Phase-Out- စက်မှုအကူးအပြောင်း

EU F-Gas Regulation (EU 2024/573) သည် 2030 ခုနှစ်မှ MV အသစ်တပ်ဆင်ခြင်းများအတွက် SF₆ ကို ဖယ်ရှားလိုက်ပါသည်။ အခြားဒေသများသည် အလားတူစည်းမျဉ်းများကို လက်ခံကျင့်သုံးနေပါသည်။ လုပ်ငန်းဆိုင်ရာ တုံ့ပြန်မှုများတွင်-

• လေဟာနယ်နှောင့်ယှက်သူများ (40.5 kV အထိ) ပါ၀င်သော Solid-insulated MV switchgear နှင့် RMU များ။
• HV GIS အတွက် g³ (အစိမ်းရောင်ဓာတ်ငွေ့) နည်းပညာ — fluoronitrile + CO₂/O₂ အရောအနှော — HV GIS ။
• CO₂/O₂ နှင့် dry air HV switchgear — နည်းပညာအရ ရနိုင်သော၊ အကန့်အသတ်ရှိသော စီးပွားဖြစ် မွေးစားမှု။

⚠ ဝယ်ယူရေးမှတ်စု
နှစ် 20-30 သက်တမ်းရှိသော ပရောဂျက်များအတွက်၊ SF₆ အခမဲ့နည်းပညာကို သတ်မှတ်ခြင်းသည် စောစီးစွာ အစားထိုးစရိတ်များကို ရှောင်ရှားသည်။ Lugao Power ၏ ဖုန်စုပ်စက်နှင့် အစိုင်အခဲ-လျှပ်ကာ MV switchgear သည် လိုက်လျောညီထွေရှိသော၊ အနာဂတ်ကာကွယ်နိုင်သော အခြားရွေးချယ်စရာများကို ပေးဆောင်သည်။ အကောင်းဆုံး SF₆-အခမဲ့ဖြေရှင်းချက်များအတွက် Lugao အင်ဂျင်နီယာနှင့် ချိတ်ဆက်ပါ။

8. အဓိက စွမ်းဆောင်ရည် သတ်မှတ်ချက်များနှင့် စံနှုန်းများ

8.1 အရေးကြီးသော နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ဇယား 10 — အရေးပါသော Switchgear နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

8.2 အသုံးချနိုင်သော နိုင်ငံတကာစံနှုန်းများ

ဇယား 11 — Switchgear အတွက် အဓိက နိုင်ငံတကာစံနှုန်းများ

9. လျှောက်လွှာကဏ္ဍများ

9.1 လျှပ်စစ်အသုံးအဆောင်များ — မျိုးဆက်၊ ဂီယာနှင့် ဖြန့်ဖြူးရေး

• ဓာတ်အားထုတ်လုပ်ခြင်း-ကြီးမားသော ဂျင်နရေတာများ၊ အရန် ခလုတ်ဘုတ်များ၊ HV အဆင့်မြှင့် ထရန်စဖော်မာ ဂိတ်များတွင် ဂျင်နရေတာ CB များ။
• ဂီယာခွဲရုံများ-HV AIS/GIS တွင် 110 kV၊ 220 kV၊ 500 kV ဘတ်စ်ကားများကို ကူးပြောင်းရန်၊ အမှားအယွင်းကင်းရှင်းရေး၊ ကွန်ရက်ပုံစံပြောင်းလဲခြင်း
• မူလတန်းခွဲရုံများ-MV သတ္တု-အလုံပိတ် ခလုတ်ဂီယာ ကျွေးသည့် ပင်မဖြန့်ဖြူးရေး ကိရိယာများ (10 kV သို့မဟုတ် 33 kV)။
• ဆင့်ပွားဖြန့်ဝေမှု-MV RMUs များသည် မြို့ပြဖြန့်ဖြူးမှုအတွက် pad-mounted/kiosk ခွဲရုံများ။
• HVDC စနစ်များ-တာဝေးပြန်ပြည့်ဖြိုးမြဲပရောဂျက်များအတွက် အထူးပြု DC switchgear နှင့် converter ထရန်စဖော်မာများ။

9.2 စက်မှု အထောက်အကူပြုပစ္စည်းများ

• မြင့်မားသော လည်ပတ်မှု အကြိမ်ရေ- စက်မှုဘရိတ်များသည် တစ်နှစ်လျှင် အကြိမ်ရာနှင့်ချီ လုပ်ဆောင်နိုင်သည်။ စက်ပိုင်းဆိုင်ရာခံနိုင်ရည်ကို အလိုက်သင့်ရွေးချယ်ပါ။
• မော်တာကာကွယ်မှုညှိနှိုင်းခြင်း- MV switchgear သည် မော်တာအပူ/ကွဲပြားမှုကာကွယ်ရေး၊ ဗို့အားလျှော့ပေးသည့်နှိုးစက်များနှင့် ညှိနှိုင်းရမည်ဖြစ်သည်။
• အန္တရာယ်ရှိသော ဧရိယာ အမျိုးအစားခွဲခြားခြင်း- ရေနံချက်စက်ရုံများ၊ ဓာတုစက်ရုံများ၊ စပါးများကို ကိုင်တွယ်ခြင်း — IEC 60079 နှင့် ကိုက်ညီသည်။
• သီးခြားစက်မှုလုပ်ငန်းစံနှုန်းများ- သတ္တုတူးဖော်ခြင်း (IEC 60079၊ AS 2081)၊ ကမ်းလွန်ပင်လယ်ပြင် (အဏ္ဏဝါအဆင့် အသိအမှတ်ပြု DNV၊ ABS၊ Lloyd's)။

၉.၃ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများ

• နေရောင်ခြည်စွမ်းအင်သုံး PV- LV ချိတ်ဆက်မှုပြတ်တောက်မှုများ၊ အင်ဗာတာအထွက်ရှိ MV ခလုတ်ဂီယာ၊ ဂရစ်ဓာတ်ခွဲရုံရှိ HV ခလုတ်ဂီယာ။
• လေအားလျှပ်စစ်- တာဘိုင်တွင် MV switchgear (33 kV)၊ ကမ်းလွန်စုဆောင်းသူခွဲရုံ (HV GIS/AIS)၊ ကုန်းတွင်းဓာတ်အားခွဲရုံ။
• ဘက်ထရီ စွမ်းအင် သိုလှောင်မှု (BESS)- နှစ်လမ်းညွန် LV/MV ခလုတ်ဂီယာ၊ အင်ဗာတာ ထိန်းချုပ်မှုများဖြင့် အမြန်ကာကွယ်မှု ညှိနှိုင်းမှု။
• အစိမ်းရောင် ဟိုက်ဒရိုဂျင်- Electrolyser LV/MV transformer-switchgear ပေါင်းစပ်မှုများ၊ ဘတ်စ်ကားကာကွယ်မှုအတွက် DC switchgear။

9.4 လုပ်ငန်းသုံးအဆောက်အအုံများနှင့် အခြေခံအဆောက်အအုံများ

• မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့် ရရှိနိုင်မှု- N+1 သို့မဟုတ် 2N ထပ်ယူမှု၊ အလိုအလျောက်ဘတ်စ်ကားလွှဲပြောင်းမှု၊ မရပ်မနား ကူးပြောင်းခြင်း။
• ကျစ်လစ်သောခြေရာ- မြို့ပြလျှပ်စစ်ခန်းများအတွက် အသေးစားခလုတ်။
• ဆူညံသံနည်းခြင်းနှင့် မီးဘေးကင်းရေး- အခြောက်အမျိုးအစား/လေဟာနယ်ခလုတ်ဂီယာ၊ သိမ်းပိုက်ထားသောနေရာများအတွက် အသံနည်းပါးသည်။
• စွမ်းအင်စီမံခန့်ခွဲမှုပေါင်းစည်းမှု- BACnet၊ Modbus၊ IEC 61850 မှတဆင့် BMS/EMS။

9.5 သယ်ယူပို့ဆောင်ရေး လျှပ်စစ်ဓာတ်အားရရှိရေး

• မီးရထားလျှပ်စစ်ဓာတ်အားရရှိခြင်း- ရထားဝန်ပြောင်းခြင်းတာဝန်လည်ပတ်မှုအတွက် AC/DC ခလုတ်ဂီယာ အဆင့်သတ်မှတ်ထားသည်။
• EV အားသွင်းအခြေခံအဆောက်အအုံ- MV ထောက်ပံ့ရေးဓာတ်အားခွဲရုံများ၊ အများသူငှာ hubs/depot အားသွင်းမှုအတွက် LV ဖြန့်ဖြူးရေးခလုတ်။
• ဆိပ်ကမ်းများနှင့် သင်္ဘောများ- အအေးခံထားသော ကမ်းစပ်ပါဝါချိတ်ဆက်မှုများ၊ ကျစ်လစ်သောရာသီဥတုဒဏ်ခံနိုင်သော MV switchgear သည် ရေကြောင်းစံနှုန်းများနှင့်ကိုက်ညီသည်။

10. ဝယ်ယူရေးနှင့် ရွေးချယ်ရေး လမ်းညွှန်

10.1 Switchgear သတ်မှတ်ချက် လုပ်ငန်းစဉ်

ဇယား 12 — ခုနစ်ဆင့် Switchgear သတ်မှတ်ချက်နှင့် ဝယ်ယူရေးလုပ်ငန်းစဉ်

10.2 နည်းပညာရွေးချယ်မှု Matrix

ဇယား 13 — နည်းပညာရွေးချယ်ရေးလမ်းညွှန်- ဖုန်စုပ်/SI နှင့် SF₆ GIS

10.3 စုစုပေါင်း ပိုင်ဆိုင်မှု ထည့်သွင်းစဉ်းစားမှုများ

• အရင်းအနှီးကုန်ကျစရိတ်- စက်ကိရိယာ၊ အကာအကွယ် relays၊ မီတာတိုင်းတာခြင်း၊ ကေဘယ်ကြိုးဖြတ်ခြင်း၊ စာရွက်စာတမ်းများ။
• တပ်ဆင်ခြင်းနှင့် ကော်မရှင်ပေးခြင်း- မြို့ပြအလုပ်များ၊ စိုက်ထူခြင်း၊ ကေဘယ်ကြိုးဖြတ်ခြင်း၊ ထပ်ဆင့်လွှင့်ခြင်း၊ စမ်းသပ်ခြင်း၊ စွမ်းအင်ပေးခြင်း။
• စွမ်းအင်ဆုံးရှုံးမှု- ထရန်စဖော်မာများနှင့် လက်ရှိလမ်းကြောင်းများတွင် ဝန်မရှိခြင်းနှင့် ဝန်ဆုံးရှုံးမှု။
• ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်- ပြုပြင်ထိန်းသိမ်းမှု၊ အပိုပစ္စည်းများ၊ ကျွမ်းကျင်လုပ်သား။ ဖုန်စုပ်/အခဲ-လျှပ်ကာ SF₆/ဆီထက် နိမ့်သည်။
• ဘဝကုန်ဆုံးမှုကုန်ကျစရိတ်- ဖျက်သိမ်းခြင်း၊ SF₆ ပြန်လည်ရယူခြင်း/စွန့်ပစ်ခြင်း၊ ပြန်လည်အသုံးပြုခြင်း။

💡 အဓိက ထိုးထွင်းသိမြင်မှု
TCO ခွဲခြမ်းစိတ်ဖြာခြင်း- နှစ် 20 ဝန်ဆောင်မှုသက်တမ်းတစ်လျှောက်၊ SF₆ MV ခလုတ်ဂီယာ စုစုပေါင်း ပြုပြင်ထိန်းသိမ်းမှုနှင့် ဘဝကုန်ဆုံးမှုကုန်ကျစရိတ်များသည် လေဟာနယ်/အစိုင်အခဲ-လျှပ်ကာပါသော အခြားရွေးချယ်စရာများကို 15-25% ကျော်လွန်သည် (SF₆ ပြန်လည်ရယူခြင်းအပါအဝင်)။ ကတိကဝတ်မပြုမီ ဤပမာဏကို တွက်ချက်ရန် အထူးအကြံပြုလိုပါသည်။

11. Lugao ပါဝါ — ထုတ်ကုန်အမျိုးအစားနှင့် စွမ်းဆောင်ရည်များ

11.1 ကုမ္ပဏီ ခြုံငုံသုံးသပ်ချက်

Lugao Power Co., Ltd.တရုတ်နိုင်ငံအခြေစိုက် လျှပ်စစ်ခလုတ်ဂီယာ၊ ပါဝါထရန်စဖော်မာများနှင့် ဘောက်စ်အမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံများ၏ ထိပ်တန်း အထူးကျွမ်းကျင်သူ ထုတ်လုပ်သူဖြစ်သည်။ ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများကို အထူးအာရုံစိုက်ခြင်းဖြင့်၊ Lugao သည် ဗို့အားနိမ့်ဖြန့်ဖြူးမှု switchgear မှ ဗို့အားမြင့်သော သတ္တုအလုံပိတ်ပုံးများအထိ - utilities၊ EPC ကန်ထရိုက်တာများ၊ စက်မှုလုပ်ငန်းအော်ပရေတာများနှင့် ကမ္ဘာတဝှမ်းရှိ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ပရောဂျက် developer များကို ဝန်ဆောင်မှုပေးနေသော နက်ရှိုင်းသောအင်ဂျင်နီယာကျွမ်းကျင်မှုကို တီထွင်ခဲ့သည်။

ခိုင်လုံသော OEM စွမ်းရည်၊ စံချိန်စံညွှန်းများစွာ လိုက်နာမှု၊ တုံ့ပြန်မှုရှိသော နည်းပညာဆိုင်ရာ ပံ့ပိုးကူညီမှုအဖွဲ့နှင့်အတူ ပေါင်းစပ်ထားသော စက်ရုံမှ တိုက်ရိုက်ထောက်ပံ့မှုသည် အရည်အသွေး၊ လိုက်လျောညီထွေမှုနှင့် ယှဉ်ပြိုင်မှုစျေးနှုန်းများ လိုအပ်သည့် နိုင်ငံတကာပရောဂျက်များအတွက် ဦးစားပေးထောက်ပံ့ရေးမိတ်ဖက်ဖြစ်လာစေသည်။

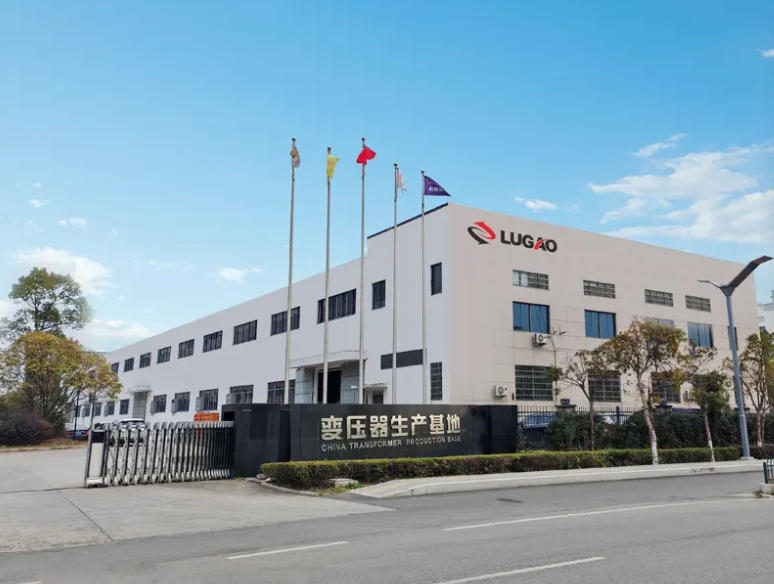

ပုံ 4 — Lugao Power Co., Ltd. ထုတ်လုပ်ရေးစက်ရုံ

11.2 Switchgear ထုတ်ကုန်အစုစု

ဇယား 14 — Lugao Power Switchgear ထုတ်ကုန်အစုစု

11.3 Core ယှဉ်ပြိုင်မှု အားသာချက်များ

• ပြီးပြည့်စုံသော ဗို့အား အတိုင်းအတာ-LV၊ MV နှင့် HV switchgear ၏ အရင်းအမြစ်တစ်ခုတည်း ပံ့ပိုးပေးမှုသည် ဒီဇိုင်းလိုက်လျောညီထွေမှု၊ လိုက်ဖက်ညီသော ကာကွယ်မှု ပေါင်းစပ်ညှိနှိုင်းမှုနှင့် ချောမွေ့သောစာရွက်စာတမ်းများကို သေချာစေသည်။ ရောင်းချသူများကြား အင်တာဖေ့စ်စီမံခန့်ခွဲမှု ရှုပ်ထွေးမှုကို ဖယ်ရှားပေးသည်။
• စံနှုန်းများစွာ လိုက်နာမှု-IEC၊ ANSI/IEEE၊ GB၊ CE နှင့် CCC စံနှုန်းများအတိုင်း ဒီဇိုင်းရေးဆွဲပြီး အမျိုးအစား-စမ်းသပ်ထားသော ထုတ်ကုန်များ။ ဥရောပမှ မြောက်အမေရိကမှ အာရှ-ပစိဖိတ်အထိ ပရောဂျက်တိုင်းနီးပါးတွင် ဖြန့်ကျက်မှုကို ဖွင့်ပေးသည်။
• ခိုင်မာသော အင်ဂျင်နီယာနှင့် စိတ်ကြိုက်ပြင်ဆင်ခြင်း-အိမ်တွင်းအင်ဂျင်နီယာများသည် စိတ်ကြိုက်ဖွဲ့စည်းပုံများ- စံမဟုတ်သော ဗို့အားများ၊ ပုံမှန်မဟုတ်သော လက်ရှိအဆင့်သတ်မှတ်ချက်များ၊ အထူးအကာအရံအတိုင်းအတာများ၊ ထူးခြားသော busbar အစီအစဉ်များ၊ relay ပေါင်းစည်းမှုနှင့် SCADA အင်တာဖေ့စ်များ။
• ပြင်ပအဖွဲ့အစည်း စစ်ဆေးရေး ပံ့ပိုးမှု-Lugao သည် ဖောက်သည်ကိုယ်စားလှယ်များ သို့မဟုတ် စစ်ဆေးရေးအေဂျင်စီများနှင့်အတူ FAT ကို ပံ့ပိုးပေးသည်၊ အပြည့်အဝစမ်းသပ်ဒေတာ၊ ချိန်ညှိမှုမှတ်တမ်းများနှင့် ပစ္စည်းလက်မှတ်များကို ပံ့ပိုးပေးပါသည်။
• OEM ထုတ်လုပ်မှုစွမ်းရည်-အပြည့်အဝ OEM ပံ့ပိုးမှု- အမှတ်တံဆိပ်သတ်မှတ်ချက်အလိုက် စိတ်ကြိုက်အမည်ပြားများ၊ အရောင်အစီအစဥ်များ၊ စာရွက်စာတမ်းဘာသာစကားနှင့် ထုပ်ပိုးမှု။ တင်ပို့မှုမှတ်တမ်းမှတ်တမ်း။
• ကမ္ဘာလုံးဆိုင်ရာ တင်ပို့မှု အတွေ့အကြုံ-အာရှ-ပစိဖိတ်၊ အရှေ့အလယ်ပိုင်း၊ အာဖရိက၊ ဥရောပ၊ နှင့် အမေရိကတစ်ဝှမ်းရှိ ကျယ်ပြန့်သော နိုင်ငံတကာရေကြောင်းပို့ဆောင်ရေး၊ အကောက်ခွန်စာရွက်စာတမ်းများနှင့် အသုံးဝင်ခွင့်ပြုချက်အတွေ့အကြုံ။

12. အရည်အသွေးအာမခံချက်နှင့် စမ်းသပ်ခြင်း။

12.1 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်

Lugao Power ၏ ထုတ်လုပ်မှုနှင့် အင်ဂျင်နီယာဆိုင်ရာ လုပ်ငန်းဆောင်ရွက်မှုများကို အရည်အသွေး စီမံခန့်ခွဲမှုစနစ် (QMS) ဖြင့် အသိအမှတ်ပြုထားသော ISO 9001 သည် ထုတ်ကုန်များ လက်တွေ့အကောင်အထည်ဖော်မှု အဆင့်အားလုံးတွင် — ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ် ထိန်းချုပ်မှု၊ ထုတ်ကုန်အချောထည် စမ်းသပ်ခြင်းနှင့် ပို့ဆောင်ပြီးနောက် ပံ့ပိုးမှုမှတစ်ဆင့် ဝင်လာသော ပစ္စည်းများကို စစ်ဆေးခြင်းမှစသည် ။ QMS တွင် ဒီဇိုင်းပြန်လည်သုံးသပ်ခြင်း၊ ပေးသွင်းသူအရည်အချင်းပြည့်မီခြင်း၊ ချိန်ညှိစမ်းသပ်ကိရိယာများ စီမံခန့်ခွဲခြင်း၊ လိုက်လျောညီထွေမှုမရှိသော လုပ်ဆောင်ခြင်းနှင့် မှန်ကန်သောလုပ်ဆောင်ချက်တို့ ပါဝင်ပါသည်။

12.2 အမျိုးအစားစမ်းသပ်ခြင်း။

အမျိုးအစားစမ်းသပ်ခြင်း — အသိအမှတ်ပြုထားသော ပြင်ပကုမ္ပဏီမှ ဗို့အားမြင့်စမ်းသပ်ဓာတ်ခွဲခန်းတွင် နမူနာယူနစ်များပေါ်တွင် ပြုလုပ်သည် — ဒီဇိုင်းသည် သတ်မှတ်ထားသော စွမ်းဆောင်ရည်လိုအပ်ချက်များအားလုံးနှင့် ကိုက်ညီကြောင်း အတည်ပြုသည်။ Lugao ၏ စံထုတ်ကုန်လိုင်းများကို သက်ဆိုင်ရာ IEC နှင့် GB စံနှုန်းများနှင့်အညီ အမျိုးအစား-စမ်းသပ်ထားပါသည်။ အသိအမှတ်ပြုဓာတ်ခွဲခန်းများမှ အမျိုးအစားစမ်းသပ်မှုအစီရင်ခံစာများ (KEMA၊ TÜV Rheinland၊ SGS၊ CPRI၊ နှင့် CEPRI အပါအဝင်) သည် အရည်အချင်းမီစာရွက်စာတမ်းအစုံအလင်၏ တစ်စိတ်တစ်ပိုင်းအဖြစ် ပြန်လည်သုံးသပ်ရန်အတွက် ရနိုင်ပါသည်။

MV switchgear (IEC 62271-200) အတွက် အမျိုးအစားစမ်းသပ်မှုများ ပါဝင်သည်။

• Dielectric အမျိုးအစားစမ်းသပ်မှုများ- ပါဝါကြိမ်နှုန်းသည် ဗို့အားကိုခံနိုင်ရည်ရှိပြီး လျှပ်စီးကြောင်းတွန်းအားပေးမှုမှ ဗို့အားကိုခံနိုင်ရည်ရှိသည်။
• circuit breakers များတွင် short-circuit ပြုလုပ်ခြင်းနှင့် breaking test များ။
• Busbar များနှင့် အရံအတားများတွင် လက်ရှိစမ်းသပ်မှုကို အချိန်တိုအတွင်း ခံနိုင်ရည်ရှိသည်။
• Internal Arc အမျိုးအစားခွဲခြားခြင်း (IAC) စမ်းသပ်ခြင်း — အတွင်းပိုင်း arc ချို့ယွင်းမှုအခြေအနေများအောက်တွင် ဝန်ထမ်းများ၏ဘေးကင်းမှုကို စစ်ဆေးခြင်း။
• ပတ်ဝန်းကျင်စစ်ဆေးမှုများ- အပူချိန်မြင့်တက်ခြင်း၊ IP ကာကွယ်မှုအဆင့်စိစစ်ခြင်း၊ တုန်ခါခြင်း၊ ငလျင်လှုပ်ခြင်း (လိုအပ်ပါက)။

12.3 ပုံမှန်စစ်ဆေးမှု

ဇယား 15 — Switchgear အတွက် Lugao Power Routine Test ပရိုဂရမ်

အရည်အသွေး ကတိကဝတ်

Lugao Power switchgear ပို့ဆောင်မှုတိုင်းတွင် ပြီးပြည့်စုံသော နည်းပညာဆိုင်ရာ စာရွက်စာတမ်းအစုံအလင်ဖြင့် လိုက်ပါသည်- တိုင်းတာသည့်တန်ဖိုးများနှင့် လက်ခံမှုစံနှုန်းများအားလုံးနှင့်အတူ ပုံမှန်စမ်းသပ်မှုအစီရင်ခံစာ၊ အမျိုးအစားစမ်းသပ်မှုလက်မှတ်ကိုးကားချက်များ၊ ပစ္စည်းလက်မှတ်များ၊ စမ်းသပ်ကိရိယာများအတွက် ချိန်ညှိခြင်းမှတ်တမ်းများ၊ အတိုင်းအတာစစ်ဆေးခြင်းမှတ်တမ်းများနှင့် တည်ဆောက်ထားသည့်ပုံများ။ Third-party စစ်ဆေးမှုနှင့် မျက်မြင်သက်သေ FAT တောင်းဆိုချက်အရ စီစဉ်နိုင်ပါသည်။

13. နိဂုံးချုပ်များနှင့် အကြံပြုချက်များ

13.1 အဓိက နိဂုံးများ

• Switchgear သည် ဓာတ်အားစနစ်တိုင်း၏ အခြေခံကျသော၊ ဘေးကင်းရေး အရေးကြီးသော အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ မမှန်ကန်သော သတ်မှတ်ချက်၊ မလုံလောက်သော ချို့ယွင်းချက် လက်ရှိ အဆင့်သတ်မှတ်ခြင်း သို့မဟုတ် အရည်အသွေး ညံ့ဖျင်းသော စက်ကိရိယာများသည် ဝန်ထမ်းများ၊ စက်ကိရိယာများနှင့် ထောက်ပံ့မှု ဆက်တိုက်အတွက် ဆိုးရွားသော အန္တရာယ်များကို ကိုယ်စားပြုပါသည်။
• SF₆ insulating gas နှင့် ဒစ်ဂျစ်တယ်ထောက်လှမ်းရေးနှင့် စမတ်ဂရစ်ဆက်သွယ်ရေးစွမ်းရည်တို့ ပေါင်းစပ်မှုကြောင့် အဓိကအားဖြင့် switchgear စက်မှုလုပ်ငန်းသည် ၎င်း၏အထူးခြားဆုံးနည်းပညာအကူးအပြောင်းကို လုပ်ဆောင်နေသည်။
• ဖုန်စုပ်စက်နှင့် အစိုင်အခဲ-လျှပ်ကာရှိသော MV ခလုတ်ဂီယာသည် ယခုအခါ MV ဗို့အားအကွာအဝေးအတွက် နည်းပညာအရ သက်သေပြထားပြီး၊ စီးပွားရေးအရရရှိနိုင်သော SF₆-အခမဲ့ အခြားရွေးချယ်စရာများကို ကိုယ်စားပြုသည်။ ပိုင်ဆိုင်မှု သက်တမ်း ရှည်လျားသော ပရောဂျက်များသည် အနာဂတ် စည်းမျဉ်းစည်းကမ်း လိုက်နာမှု ကုန်ကျစရိတ်များကို ရှောင်ရှားရန် ဤနည်းပညာများကို ပြင်းပြင်းထန်ထန် ထည့်သွင်းစဉ်းစားသင့်သည်။
• Short-circuit ပိုင်းခြားစိတ်ဖြာချက်သည် switchgear အရွယ်အစား ဆုံးဖြတ်ချက်များအားလုံး၏ ဘေးကင်းရေး အရေးပါသော အခြေခံအုတ်မြစ်ဖြစ်သည်။ တပ်ဆင်မှုအမှတ်တွင် သင့်လျော်သော ဘေးကင်းမှုအနားသတ်များနှင့်အတူ Switchgear သည် တပ်ဆင်မှုအမှတ်တွင် အလားအလာရှိသော အမှားအယွင်းအများဆုံးဖြစ်နိုင်ခြေရှိသော လက်ရှိအခြေအနေအတွက် အဆင့်သတ်မှတ်ရမည်ဖြစ်သည်။
• ပိုင်ဆိုင်မှုခွဲခြမ်းစိတ်ဖြာမှု၏ စုစုပေါင်းကုန်ကျစရိတ်သည် ပိုမိုမြင့်မားသော အရည်အသွေး၊ အရည်အသွေးကောင်းမွန်သော switchgear သည် ပိုင်ဆိုင်မှုသက်တမ်း အနှစ် 20 မှ 30 အတွင်း သာလွန်သောစီးပွားရေးတန်ဖိုးကို ပေးဆောင်သည် ၊ ကုန်ကျစရိတ်သက်သာသော၊ သတ်မှတ်ချက်နိမ့်သော အခြားရွေးချယ်မှုများ၏ သရုပ်ခွဲချက်များထက် သက်သာသည်ထက် သာလွန်သောစီးပွားရေးတန်ဖိုးကို ထုတ်ပေးပါသည်။
• Lugao Power ၏ ပြီးပြည့်စုံသော LV-to-HV ထုတ်ကုန်အကွာအဝေး၊ စံချိန်စံညွှန်းများစွာ လိုက်နာမှုနှင့် ခိုင်မာသော အင်ဂျင်နီယာစွမ်းရည်တို့က ၎င်းအား ဗို့အားအတန်းအစားများနှင့် ကမ္ဘာ့စျေးကွက်များအားလုံးရှိ switchgear ပရောဂျက်များအတွက် ယုံကြည်စိတ်ချရသော၊ ပြိုင်ဆိုင်မှုရှိသော အရင်းအမြစ်တစ်ခုတည်း ထောက်ပံ့ရေးမိတ်ဖက်အဖြစ် သတ်မှတ်ထားသည်။

13.2 မဟာဗျူဟာ အကြံပြုချက်များ

1. switchgear ပရောဂျက်တစ်ခု၏ ဒီဇိုင်းအဆင့်တွင် ပြင်းထန်သော ဓာတ်အားစနစ် တိုတောင်းသော ခွဲခြမ်းစိတ်ဖြာမှုကို လုပ်ဆောင်ပါ သို့မဟုတ် ပေးဆောင်ပါ။ ခန့်မှန်းခြေ သို့မဟုတ် သမိုင်းဝင် ချို့ယွင်းမှုအဆင့်ဒေတာအပေါ် အားမကိုးပါနှင့် — စနစ်ပြောင်းလဲမှုများသည် အမှန်တကယ် ချို့ယွင်းမှုအဆင့်များကို သိသိသာသာ ပြောင်းလဲသွားစေနိုင်ပါသည်။
2. MV switchgear ပရောဂျက်အသစ်အားလုံးအတွက် SF₆-အခမဲ့နည်းပညာ (ဖုန်စုပ်စက် သို့မဟုတ် အစိုင်အခဲ-လျှပ်ကာ) ကို SF₆ အတွက် ဆွဲဆောင်မှုရှိသော နည်းပညာဆိုင်ရာ အကြောင်းပြချက်မရှိပါက သတ်မှတ်ပါ။ ၎င်းသည် နှစ် 20+ ပိုင်ဆိုင်မှုသက်တမ်းရှိသော ပရောဂျက်များအတွက် အထူးအရေးကြီးပါသည်။
3. ဝန်ထမ်းများအား စွမ်းအင်ရှိသော စက်ပစ္စည်းများအနီးတွင် ရှိနေနိုင်သည့် အပလီကေးရှင်းအားလုံးအတွက် MV switchgear သတ်မှတ်ချက်များတွင် IAC (Internal Arc အမျိုးအစားခွဲခြင်း) လိုအပ်ချက်များကို ပြတ်သားစွာ ထည့်သွင်းပါ။
4. switchgear ဝယ်ယူမှု RFQ များအားလုံးတွင် ညှိနှိုင်းမရသော လိုအပ်ချက်တစ်ခုအဖြစ် အသိအမှတ်ပြုထားသော ပြင်ပကုမ္ပဏီဓာတ်ခွဲခန်းများမှ လုပ်ပိုင်ခွင့်အမျိုးအစားစမ်းသပ်မှုလက်မှတ်များ (စက်ရုံစမ်းသပ်မှုအစီရင်ခံစာများသာမက)။
5. အထူးသဖြင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်၊ SF₆ တာဝန်များနှင့် စွမ်းအင်ဆုံးရှုံးမှုများအတွက် စာရင်းအင်းပြိုင်ဆိုင်သောကမ်းလှမ်းချက်များကို နှိုင်းယှဉ်သည့်အခါ စုစုပေါင်းပိုင်ဆိုင်မှုကုန်ကျစရိတ် — အရင်းအနှီးစျေးနှုန်းတစ်ခုတည်းမဟုတ်ဘဲ — အကဲဖြတ်ပါ။
6. switchgear ၏ဗို့အားအတန်းအစားများစွာလိုအပ်သောပရောဂျက်များအတွက်၊ Lugao Power ကဲ့သို့သော ထုတ်လုပ်သူထံမှ ရင်းမြစ်တစ်ခုတည်းဝယ်ယူမှုကို အကဲဖြတ်ရန် အင်တာဖေ့စ်စီမံခန့်ခွဲမှု၊ စာရွက်စာတမ်းညှိနှိုင်းမှုနှင့် ဆက်လက်လုပ်ဆောင်နေသော ပေးသွင်းသူဆက်ဆံရေးစီမံခန့်ခွဲမှုတို့ကို ရိုးရှင်းလွယ်ကူစေရန် အကဲဖြတ်ပါ။
